Kesitler
Şu anda SeismoStruct'ta yetmiş iki kesit tipi mevcuttur. Bunlar, basit tek-malzemeli dolu kesitlerden daha karmaşık betonarme ve kompozit kesitlere kadar çeşitlilik gösterir. Kullanıcı bu kesit tiplerini kullanarak, yapısal bir modelin farklı eleman sınıflarını tanımlamakta kullanacağı beş yüze kadar değişik eleman kesiti oluşturabilir.
- Dikdörtgen dolu kesit - rss
- Dikdörtgen boşluklu kesit - rhs
- Dairesel dolu kesit - css
- Dairesel boşluklu kesit - chs
- Simetrik I- veya T-kesit - sits
- Asimetrik genel-şekilli kesit - agss
- İkili L- veya C- şekilli kesitler - dacss
- İkili I Tip 1 Kesit - di1
- İkili I Tip 2 Kesit – di2
- Üst ve alt levhalı ikili I Tip 1 kesit– di1tbp
- Üst ve alt levhalı ikili I Tip 2 kesit– di2tbp
- Gövde plakalı İkili I Tip 1 kesit – di1wp
- Gövde plakalı İkili I Tip 2 kesit – di2wp
- Üst, alt ve gövde plakalı İkili I Tip 1 kesit - di1tbwp
- Üst, alt ve gövde plakalı İkili I Tip 2 kesit di2tbwp
- İkili C ile oluşturulmuş kutu kesit – bbdc
- Birleştirici levhalı ikili C ile oluşturulmuş kutu kesit – bbdccp
- Üst ve alt plakalı ikili C ile oluşturulmuş kutu kesit– bbdctbp
- İkili köşeyle oluşturulmuş kutu kesit – bbda
- Birleştirici plakalıi kili köşeyle oluşturulmuş kutu kesit – bbdacp
- Alt ve üst plakalı I kesit– itbp
- Üst, alt ve gövde plakalı I kesit – itbwp
- Üst plakalı I kesit – itp
- Alt plakalı I kesit – ibp
- Alttan I kesitle güçlendirilmiş I kesit – ibri
- Alttan T kesitle güçlendirilmiş I kesit – ibrt
- Köşe kesitlerden oluşturulan yıldız kesit – sfa
- Art arda konumlandırılmış ikili köşe profil – dabtb
- Dört köşe profilden oluşturulan kutu kesit– bbfa
- Çapraz konumlandırılmış ikili köşe kesit – dadg
- Haç şekilli kesit - cfs
- Betonarme dikdörtgen kesit - rcrs
- Betonarme dörtgen kesit - rcqs
- Betonarme yuvarlatılmış köşeli dikdörtgen kesit - rcrrcs
- Betonarme dairesel kesit - rccs
- Betonarme Z-şekilli kolon kesit – rczcs
- Betonarme L-şekilli kolon kesidi - rclcs
- Betonarme T-şekilli kolon kesidi - rctcs
- Betonarme T-kesit - rcts
- Betonarme asimetrik dikdörtgen kesit - rcars
- Betonarme dikdörtgen duvar kesit - rcrws
- Kolon benzeri alanları olmayan betonarme dikdörtgen duvar kesit - rcbws
- Betonarme U-şekilli duvar kesit - rcuws
- Betonarme Z-şekilli duvar kesit - rczws
- Betonarme L-şekilli duvar kesit - rclws
- Betonarme dikdörtgen boşluklu kesit - rcrhs
- Betonarme yuvarlatılmış köşeli boşluklu dikdörtgen kesit - rcrrchs
- Betonarme dairesel boşluklu kesit - rcchs
- Betonarme kutu-kiriş kesit - rcbgs
- Mantolanmış betonarme dikdörtgen kesit - rcjrs
- Mantolanmış betonarme köşeleri yuvarlatılmış dikdörtgen kesit – rcjrrcs
- 3 kenarı mantolanmış betonarme dikdörtgen kesit – rcjrs3
- 2 kenarı mantolanmış betonarme dikdörtgen kesit – rcjrs2
- 1 kenarı mantolanmış betonarme dikdörtgen kesit – rcjrs1
- Mantolanmış betonarme dairesel kesit - rcjcs
- Mantolanmış betonarme Z-şekilli kolon kesit – rcjzcs
- Mantolanmış betonarme L-şekilli kesit - rcjlcs
- 3 kenarı mantolanmış betonarme L-şekilli kolon kesit – rcjlcs3
- Mantolanmış betonarme T-şekilli kolon kesidi - rcjtcs
- 3 kenarı mantolanmış betonarme T-şekilli kolon kesidi – rcjtcs3
- Mantolanmış betonarme T-şekilli kesit - rcjts
- 3 kenarı mantolanmış betonarme T-kesit – rcjts3
- 1 kenarı mantolanmış betonarme T-kesit – rcjts1
- Mantolanmış betonarme asimetrik dikdörtgen kesit - rcjars
- 1 kenarı mantolanmış betonarme asimetrik dikdörtgen kesit – rcjars1
- Kompozit I-kesit - cpis
- Kısmen betonla kaplı kompozit I-kesit - pecs
- Tamamen betonla kaplı kompozit I-kesit - fecs
- Kompozit dikdörtgen kesit - crs
- Kompozit dairesel kesit - ccs
- Yığma duvar kesiti - mws
- Yığma kiriş kesiti - mss

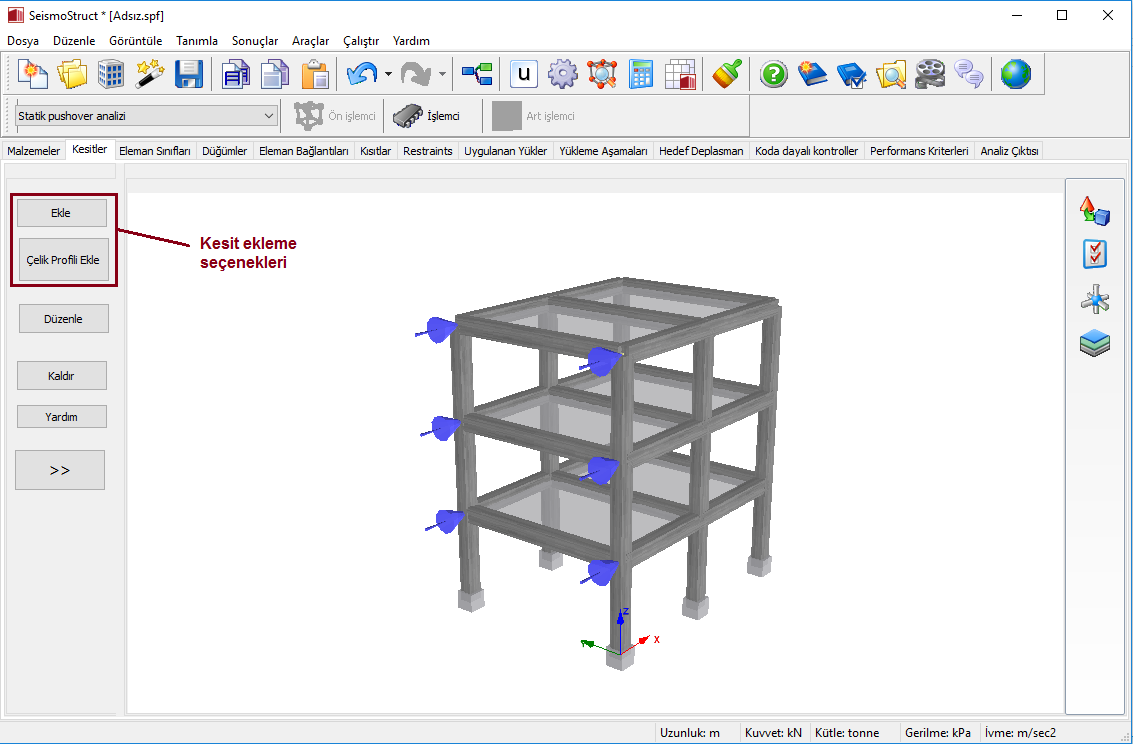

Bir SeismoStruct projesinde yer alan eleman kesitleri Kesitler modülünde tanımlanır; ad (proje içinde kesiti tanımlamak için kullanılır), tip (aşağıda belirtilmiştir), malzeme (Malzemeler modülünde tanımlandığı gibi), boyutlar (uzunluk, genişlik vb.) ve donatı (desteklenmesi halinde) açıkça tanımlanabilir.Boyuna ve enine donatının atanabileceği kesitlerde boyuna ve enine donatı için farklı çelik malzemeler kullanılabilir.

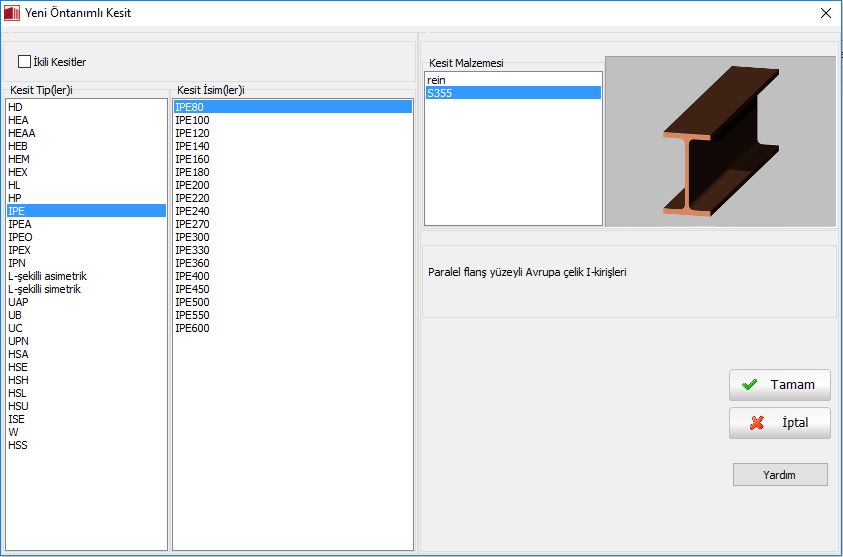

Ayrıca SeismoStruct'ta Çelik Profil Ekle düğmesine basarak önceden tanımlı çelik kesitleri seçilebilir. En yaygın çelik kesitlerinden (örn. HEA, HEB, IPE, W, HSS vb.) oluşan bir veritabanı mevcuttur. Ayrıca, Yeni Öntanımlı Kesit iletişim kutusunda bulunan ilgili onay kutusunu işaretleme yoluyla ikili çelik kesitleri de eklenebilir.

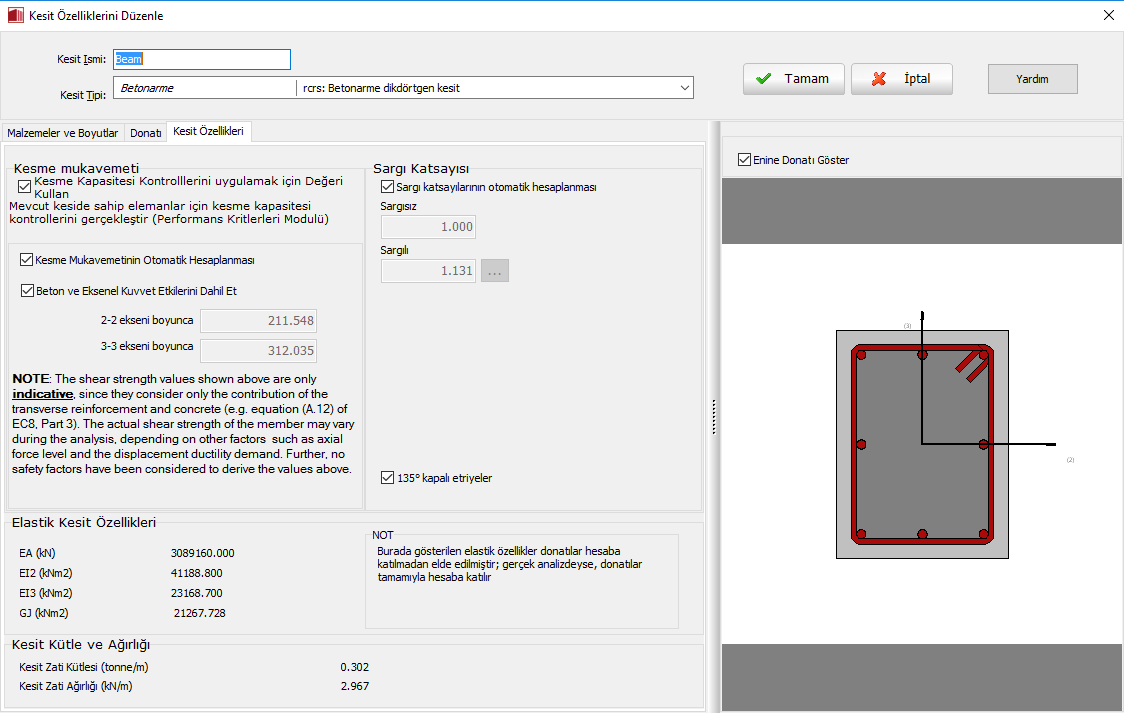

Seismostruct v7.0 itibariyle betonarme kesitlerde yatay donatı da tanımlanabilmektedir .Bazı kesitlere elmas etriyeler de eklenebilir. Bu yolla, kesitlerdeki sargı etkisi ve kesme kapasitesi program tarafından otomatik olarak hesaplanır.
Notlar
- Bu modülde gösterilen EA, EI & GJ değerleri sadece gösterim içindir (yani, analizde kullanılmaz) ve ana kesit malzemesinin elastik malzeme özelliklerini kullanarak hesaplanır (betonarme kesitlerde beton, çelik kesitlerde çelik gibi). İzleme noktalarında kesitin parçalara bölünmesi Ön-İşlemci aşamasında yer almaz (çünkü bunun yerine analiz boyunca olur).
- Bu modülde hesaplanan kesme kapasitesi değerleri bir daha çok fikir vermek için yararlıdır, zira kapasiteye etkiyen eş-zamanlı etkileri (ör: kesit üzerindeki değişken olan eksenel kuvvet, çekme/basınç altında olan donatı alanı, vb.) içermezler.
- İlgili onay kutusundaki işaretin kaldırılması yoluyla, kullanıcı-tanımlı sargı katsayıları da tanımlanabilir. Bu durumda, sargı etkisi katsayının yanında bulunan [...] düğmesine tıklanması yoluyla özel olarak tasarlanmış bir modüle ulaşılabilir.
