Betonarme T-kesit - rcts

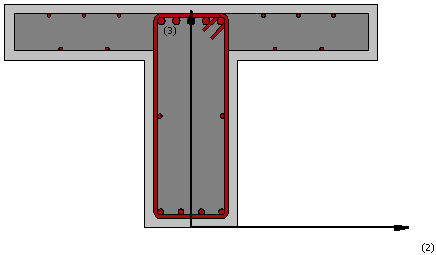

Bu kesit, T-, L- veya dikdörtgen şekilli betonarme kirişlerin modellenmesinde sıklıkla kullanılan bir kesittir (L-şeklini modellemek için kullanıcılar kiriş dış merkezliğini sıfıra eşitlemelidir ve dikdörtgen şekli modellemek için döşeme ve kiriş genişliklerine aynı değerlerin tanımlanması gerekmektedir).

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: boyuna donatı, enine donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Kiriş yüksekliği. Varsayılan değer 0,6 m'dir.
• Kiriş genişliği. Varsayılan değer 0,25 m'dir.
• Döşeme etkili genişliği. Varsayılan değer 1,0 m'dir.
• Döşeme 1 kalınlığı. Varsayılan değer 0,15 m'dir.
• Döşeme 2 kalınlığı. Varsayılan değer 0,15 m'dir.
• Kiriş dış merkezliği. Varsayılan değer 0,375 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Önemli: Donatı uzaklığı d3 kesitin altından ölçülmelidir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
3. Sürüm 6'da, asimetrik tabla kalınlıkları tanımlamak mümkündür (bkz. yukarı).
