Ön işlemcinin Kullanımı

SeismoStruct projeleri Ön işlemci kısmında oluşturulur. Ön işlemci, yapısal modelin ve yüklerin tanımlanmasına yardımcı olacak modüller içerir. Bu modüller, genel kategoriler olarak ayrılır ( Malzemeler, Kesitler, Eleman Sınıfları, Düğümler, Eleman Bağlantıları, Mesnetler, Kısıtlar, Çıktılar); genel kategori modülleri tüm analiz tipleri için ortaktır. Diğer taraftan seçilen analiz tipine özel modüller (Zaman Tanım Alanı Analiz Eğrileri, Etkiyen Yükler, Hedef Deplasman, Koda dayalı Kontroller, Performans Kriterleri, Yükleme Sırası, Adaptif Parametreler, IDA Parameteri, RSA parametreleri) de mevcuttur (örn: Adaptif Parametreler modülü, yalnızca kullanıcının Adaptif İtme Analizi'ni seçmesi durumunda belirir).

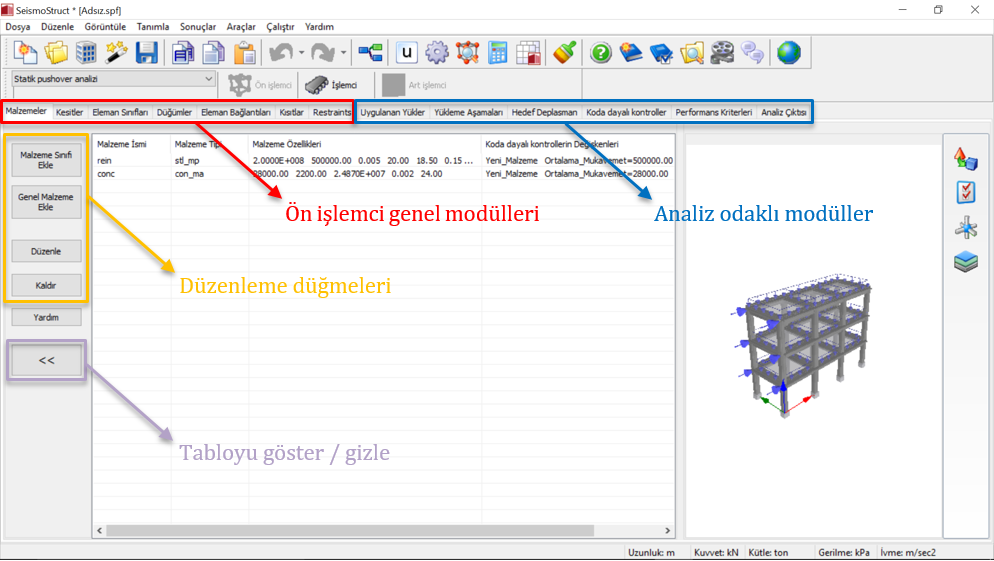

Bahsi geçen her modülde; üç boyutlu modeli 'tüm ekran'da görüntüleyebilmek için, data giriş tablosunu ilintili butonu yoluyla saklamak mümkündür (aşağıda gösterilmektedir).

Bu bölümde tüm ön işlemci modüllerinde uyulması gereken düzenleme kuralları açıklanmaktadır.

Önemli: Model tanımlanmasına başlamadan önce, kullanıcıların bu kurallara göz atması şiddetle önerilmektedir.

• Birim seçicisi
• Düzenleme fonksiyonları
• Düğüm/eleman grupları
• Üç boyutlu (3D) çizim seçenekleri
• 3D modelin döndürülmesi ve hareket ettirilmesi

Analizleri çalıştırmak için gerekli olan girdilere ait tüm bilgiler (ör: yapısal model, yükleme dağılımı, çıktı ayalarları, vb.) metin tabanlı (*.spf uzantılı) SeismoStruct Proje Dosyası'na kaydedilir. İlgili dosya üzerine çift tıklanması durumunda, SeismoStruct ön işlemci kısmında açılır. Modele ait girdilerin geniş bir özeti, program menüsünde mevcut olan 'Model İstatistikleri' fonksiyonundan ( Görünüm > Model İstatistikleri) görüntülenebilir.
