Kısıtlar

Kısıtlar modülünde yapının sahip olduğu değişik kısıt durumları; kısıt tipi, ilgili ana düğüm, kısıtlanan SD'ler ve köle düğümler ile birlikte tanımlanır. Diğer tüm modüllerde de olduğu gibi yeni tanımlamalar yapılabilir (grafiksel tanımlama modunda da geçerlidir), var olan tanımlamaları kaldırılabilir ya da yeniden düzenlenebilir (bkz. düzenleme fonksiyonları). Ek olarak, artırım ozelliği de kullanıma açıktır.

Elemanlarda olduğu gibi; yeni kısıtlar, mevcut kısıtların "tekrar edilmesi" gerçekleştirilerek kısıt artırımı özelliğiyle tanımlanabilir. Bu özelliğin çalışma presibi, elemanların otomatik olarak oluşturulması'na benzemektedir; aralarındaki tek nüans burada (ana ve köle) düğüm noktalarının artırımının yapılmasıdır. Bu özelliğin kullanılabilmesi için düğüm adları nümerik (ör: 111) veya kelime+nümerik (ör: n111) formatlarından biri olmalıdır.

SeismoStruct'ta üç farklı kısıt tipi tanımlanabilir, bunlar: Rijit Bağlantı, Rijit Diyafram, ve Eşit Serbestlik Derecesi (SD). Aşağıda her bir kısıt tipinin açıklamaları tanımlanmaktadır.

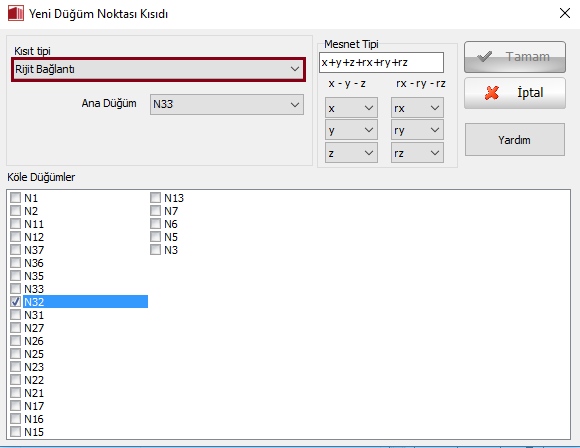

Rijit Bağlantı
Ana ve köle düğümlerin belirli serbestlik dereceleri arasında rijit bağlantı oluşturur. Farkı bir söyleyişle, köle düğümlerin dönmelerinin ana düğüm dönmelerine rijit bağlanmaları durumunda, köle düğümlerdeki dönme değerleri ana düğümlerdekine eşit, yer değiştirme değerleriyse köle ve ana düğüm noktaları arasında rijit moment kolu olduğu varsayılarak hesaplanır. Bu bağlantı tiplerinin tanımlanabilmesi için ana ve köle düğüm noktalarının bağlanacak serbestlik dereceleriyle birlikte tanımlanması gerekmektedir.

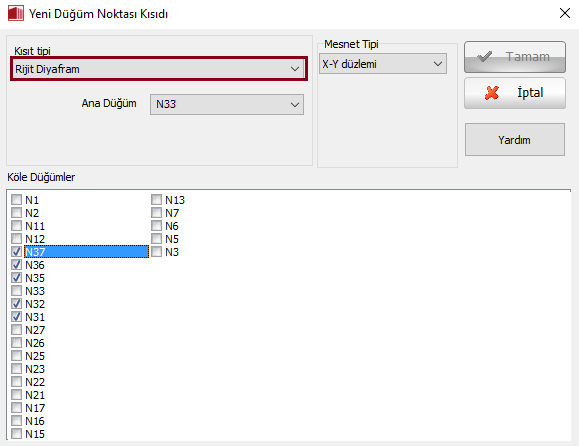

Rijit Diyafram
Bu kısıt yardımıyla belirli bir düzlemde bulunan düğümler için ana-köle tanımlaması yapılır (ör: tüm köle düğümlerin yer değiştirme/dönme değerleri hesaplanırken ana düğüme olan göreli konumlarının değişmediği varsayılır). Bir önceki kısıt tipinde olduğu gibi ana ve köle düğüm noktaları tanımlanır (ana düğüm noktası genelde diyaframın merkezinde seçilir). Bağlanacak serbestlik dereceleri de, ilgili rijit diyafram düzlemi seçilerek gerçekleştirilir (X-Y, X-Z, Y-Z düzlemleri).

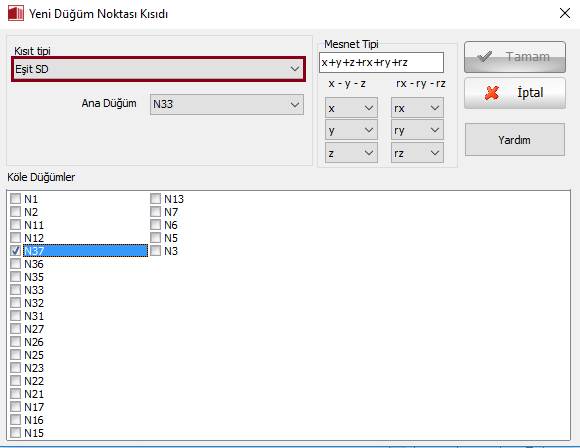

Eşit SD
Bu bağlantı tipinde serbestlik dereceleri arasında eşitlik durumu oluşturulur. Rijit Bağlantı'nın aksine ana düğüm dönme, köle düğüm yer değiştirme serbestlik dereceleri arasında herhangi bir moment kolu varsayımı yapılmaz, bağlanmak istenen her bir serbestlik derecesi birbirine eşit olarak tanımlanır. Bu kısıt tipinde de hem ana hem de köle düğüm noktaları birbirine bağlanacak serbestlik dereceleriyle birlikte tanımlanmalıdır.

Notlar

  1. Diyafram bağlantı genellikle kat başına rijit döşeme durumu olarak kullanılır ve ana nodu genellikle diyafram kütle merkezinde bulunur. Sihirbazla oluşturulan 3D modellerdeki ana düğüm noktası sadece gösterimsel amaçlıdır ve doğru olması gerekmemektedir.
  2. Herhangi bir katta tüm düğüm noktalarının ana düğüm noktasına rijit diyafram yoluyla bağlanması kat kirişlerinde yapay bir rijitleşme ve güçlenmeye yol açabilir. Bunun nedeni eksenel deformasyonlarının kısıtlanmasıdır (kısıtlanmamış nonlineer fiber elemanlar kesit eğilme etkisi altındayken eksenel olarak uzar veya kısalır, tarafsız eksen kesit merkez eksenlerinden farklıdır). Kullanıcılar rijit diyafram bağlantısı yapılacak düğüm noktalarını dikkatle seçmelidir.
  3. Kısıtlanmış düğüm noktalarına yer değiştirme yüklemesi uygulanması yakınsama sorunlarına yol açabilir. Bunun nedeni uygulanan yer değiştirme yükünün mevcut kısıt koşullarıyla olası uyumsuzluğudur. Böylesine bir uyumusuzluk, diğer tüm analiz tipleri arasında en çok 3D model üzerinde yer değiştirmeye bağlı Adaptif İtme Analizi'nde yer değiştirme yüklemesinin katta bulunan düğüm noktalarına verilmesi durumunda gerçekleşir (yapılması gereken analizden önce diyafram koşullarının kaldırılması veya yer değiştirme yüklemesinin kat kenarlarına uygulanmasıdır).
  4. Daha önceki SeismoStruct sürümlerinde, lin_sym davranış eğrisine sahip olan bağlantı elemanları genellikle mafsallı bağlantıları (sıfır rijitlik) ve Kısıtları tanımlamak için kullanılırdı. Kullanıcılar artık bu işlemleri gerçekleştirmek için Eşit SD özelliğini kullanabilirler (ör: dönme serbestlik derecelerindeki mafsal durumu sadece yer değiştirme erbestlik derecelerini Eşit SD ile bağlayarak gerçekleştirilebilir).
  5. Sonlu elemanlar programlanmasına göre, sadece iki düğüm noktasının birbirine bağlı olduğu durumlarda ana ve köle düğüm noktaları birbirinin aynısıdır, aralarında bağlantı olan iki düğüm noktasıdır. Bu konuda daha detaylı bilgi için literatüre başvurunuz [ör: Cook et al., 1989; Felippa, 2004].
