Betonarme kutu-kiriş kesit - rcbgs

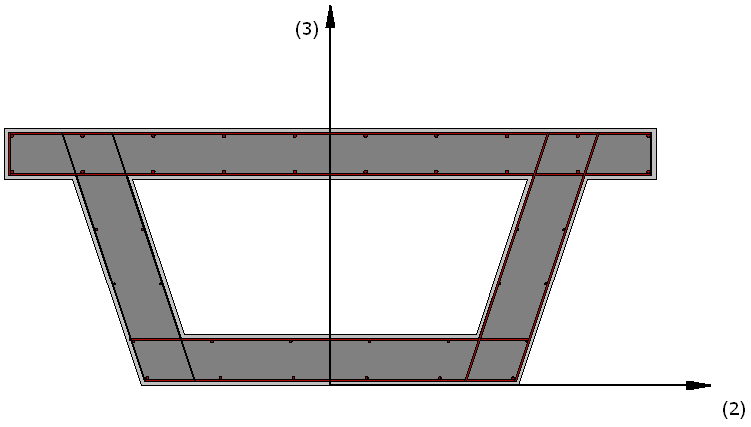

Bu kesit, boşluklu beton kirişlerin modellenmesinde sıklıkla kullanılır.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: boyuna donatı, enine donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Flanşlar altındaki yükseklik. Varsayılan değer 1,2 m'dir.
• Üst genişlik. Varsayılan değer 3,0 m'dir.
• Alt genişlik. Varsayılan değer 2,2 m'dir.
• Gövde kalınlığı. Varsayılan değer 0,35 m'dir.
• Üst kalınlık. Varsayılan değer 0,3 m'dir.
• Alt kalınlık. Varsayılan değer 0,3 m'dir.
• Flanş genişliği. Varsayılan değer 0,4 m'dir.
• Flanş yüksekliği. Varsayılan değer 0,3 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Önemli: Donatı uzaklığı d3 kesitin altından ölçülmelidir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
