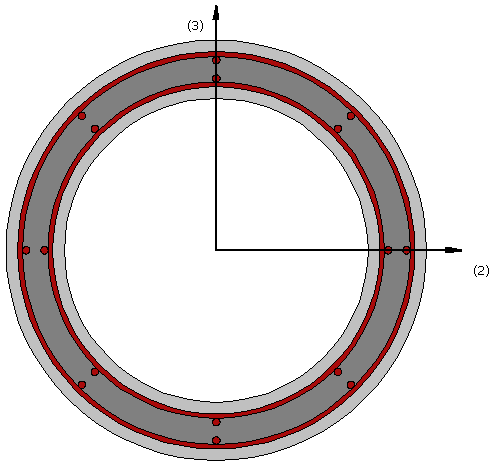

Betonarme dairesel boşluklu kesit - rcchs

Bu kesit, betonarme köprülerin dairesel boşluklu köprü ayaklarının modellenmesinde sıklıkla kullanılır.

Materials and Dimensions

Üç farklı malzeme tanımlanabilir: boyuna donatı, enine donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Dış kesit çapı. Varsayılan değer 0,9 m'dir.
• İç kesit çapı. Varsayılan değer 0,65 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
