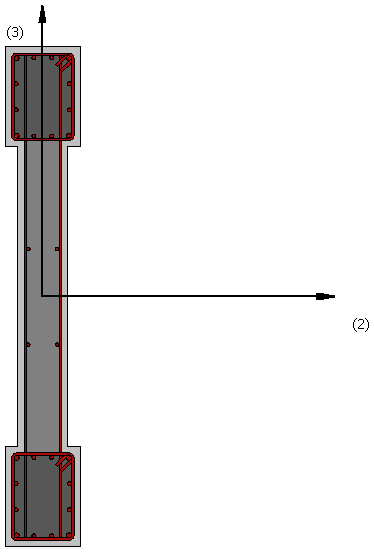

Betonarme dikdörtgen duvar kesit - rcrws

Bu kesit herhangi bir şekle sahip betonarme duvarların modellenmesinde kullanılır. Duvarın katı cisim hareketinin ve bunun bağlandığı yapı elemanlarına etkisinin yeterince modellenebilmesi için duvarın çerçeve elemanını bitişik yapı elemanına bağlayan ve duvarın yarı genişliğini içeren rijit bağlantı elemanlar/kollar kullanılması gerekmektedir. Bu konu ve özellikle bu kesitin L- ve U- şekilli duvarlarda kullanımı ile ilgili daha fazla bilgi için kullanıcıların Beyer et al. [2008] çalışmasını okumaları tavsiye edilir.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: boyuna donatı, enine donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Duvar genişliği. Varsayılan değer 2,0 m'dir.
• Kesit kenarlarının kalınlığı. Varsayılan değer 0,3 m'dir.
• Kesit kenarlarının genişliği. Varsayılan değer 0,4 m'dir.
• Kesit çekirdeğinin kalınlığı. Varsayılan değer 0,2 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.. Kesit kenarlarına elmas etriyeler de eklenebilir.

Lifli Polimer (FRP) Güçlendirme

Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
