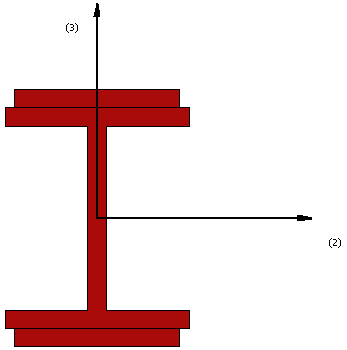

Alt ve üst plakalıI kesit– itbp

Bu kesit sıklıkla alt veüst plakalı I kesitlerin modellenmesinde kullanılır.

Malzemeler ve Boyutlar

İki farklı malzemenin (çelik) tanımlanması gerekir.

• Çelik profil (I-Kesitler),

• Çelik profil (Plakalar).

Gerekli boyutlar aşağıdaki gibidir:

• Flanş genişliği. Varsayılan değeri 0.2 m’dir.

• Flanş kalınlığı. Varsayılan değeri 0.02 m’dir.

• Gövde genişliği. Varsayılan değeri 0.2 m’dir.

• Gövde kalınlığı. Varsayılan değeri 0.02 m’dir.

• Güçlendirici plaka genişliği. Varsayılan değeri 0.18 m’dir

• Güçlendirici levha kalınlığı. Varsayılan değeri 0.02 m’dir
