Kısmen betonla kaplı kompozit I-kesit- pecs

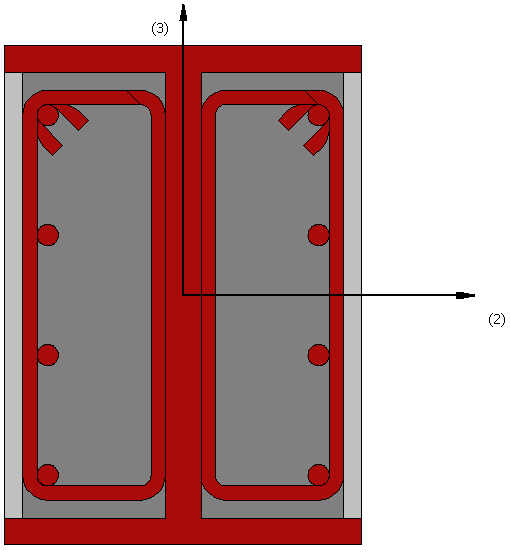

Bu kesit kompozit kolonların modellenmesinde sıklıkla kullanılır.

Malzemeler ve Boyutlar

Dört farklı malzeme tanımlanabilir: boyuna donatı, enine donatı çelik boru ve beton.

Gerekli boyutlar aşağıdaki gibidir:

• Flanş genişliği. Varsayılan değer 0,2 m'dir.
• Flanş kalınlığı. Varsayılan değer 0,015 m'dir.
•  Gövde yüksekliği. Varsayılan değer 0,25 m'dir.
•  Gövde kalınlığı. Varsayılan değer 0,02 m'dir.
• Sargısız beton kalınlığı. Varsayılan değer 0,01 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Not: Tamamen ve kısmen sargılı beton alanları arasındaki sınırı temsil etmek üzere parabolik bir eğri kabul edilmiştir. Derinlik, konservatif (güvenli) olarak profilin flanş genişliğinin %20'si olarak tahmin edilebilir. Bununla birlikte, daha titiz tahmin prosedürleri Mirza [1989] veya Elnashai ve Elghazouli [1993]'nin çalışmalarında bulunabilir.
