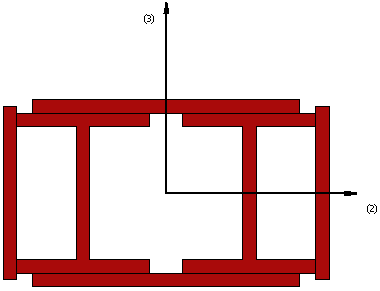

Üst, alt ve gövde plakalı İkili I Tip 1 kesit – di1tbwp

Bu kesit, flanşları arası mesafeli olarak duran, alt, üst ve gövde plakalı ikili I kesitlerin modellenmesinde kullanılır.

Malzemeler ve Boyutlar

İki farklı malzemenin (çelik) tanımlanması gerekir.

• Çelik profil (I Kesitler),
• Çelik profil (Levhalar).

Gerekli boyutlar aşağıdaki gibidir:

• Flanş genişliği. Varsayılan değeri 0.2 m’dir.
• Flanş kalınlığı. Varsayılan değeri 0.02 m’dir.
• Gövde yüksekliği. Varsayılan değeri 0.2 m’dir.
• Gövde kalınlığı. Varsayılan değeri 0.02 m’dir.
• Flanşlar arası uzaklık. Varsayılan değeri 0.05 m’dir.
• Üst-alt plaka genişliği. Varsayılan değeri 0.4 m’dir
• Üst-alt plaka kalınlığı. Varsayılan değeri 0.02 m’dir
• Gövde plakası genişliği. Varsayılan değeri 0.26 m’dir
• Gövde plakası kalınlığı. Varsayılan değeri 0.02 m’dir
