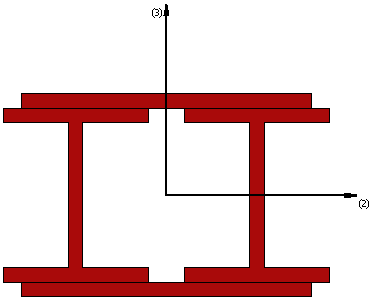

Üst ve alt levhalı ikili I Tip 1 kesit– di1tbp

Bu kesit, flanşları arası mesafeli olarak duran ve birbirine alt ve üst levhalarla bağlı olan ikili I kesitlerin modellenmesinde kullanılır.

Malzemeler ve Boyutlar

İki farklı malzemenin (çelik) tanımlanması gerekir.

• Çelik profil (I Kesitler),
• Çelik profil (Levhalar).

Gerekli boyutlar aşağıdaki gibidir:

• Flanş genişliği. Varsayılan değeri 0.2 m’dir.
• Flanş kalınlığı. Varsayılan değeri 0.02 m’dir.
• Gövde yüksekliği. Varsayılan değeri 0.2 m’dir.
• Gövde kalınlığı. Varsayılan değeri 0.02 m’dir.
• Flanşlar arası uzaklık. Varsayılan değeri 0.05 m’dir.
• Destekleyici plaka genişliği. Varsayılan değeri 0.40 m’dir.
• Destekleyici plaka kalınlığı. Varsayılan değeri 0.02 m’dir.
