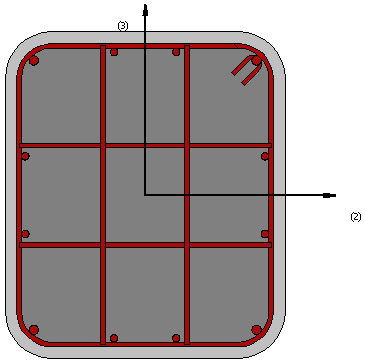

Betonarme yuvarlatılmış köşeli dikdörtgen kesit - rcrrcs
Bu kesit, genel olarak yuvarlatılmış köşelere sahip betonarme dikdörtgen kesitlerin modellenmesinde kullanılır.
Malzemeler ve Boyutlar
Üç farklı malzeme tanımlanabilir: enine donatı, boyuna donatı, beton.
Gerekli boyutlar aşağıdaki gibidir:
Kesit yüksekliği. Varsayılan değeri 0.7 m 'dir
Kesit genişliği. Varsayılan değeri 0.6 m'dir
Köşe yuvarlama yarıçapı. Varsayılan değeri 0.1 m'dir
Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.
Donatı
Boyuna donatı çubukları iki farklı yolla tanımlanabilir:
donatı şablonunu düzenleyerek;
ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).
Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir. Elmas etriyeler de eklenebilir.
Lifli Polimer (FRP) Güçlendirme
Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.
Notlar
Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
