Betonarme Z-şekilli kolon kesit – rczcs

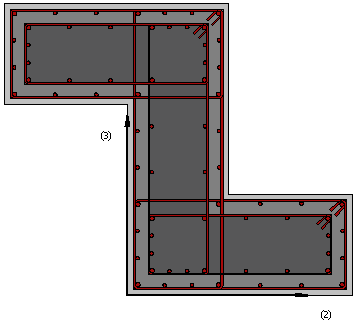

Bu kesit, genellikle Z-şekilli betonarme kolonların modellenmesinde kullanılır.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: enine donatı, boyuna donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Alt Flanş genişliği. Varsayılan değeri 0.6 m'dir
• Alt Flanş kalınlığı. Varsayılan değeri 0.25 m'dir
• Üst Flanş genişliği. Varsayılan değeri 0.6 m'dir
• Üst Flanş kalınlığı. Varsayılan değeri 0.25 m'dir
• Gövde yüksekliği. Varsayılan değeri 0.7 m'dir
• Gövde kalınlığı. Varsayılan değeri 0.25
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Önemli: Donatı uzaklığı d3 mesafesi kesit altından ölçülmelidir.

Lifli Polimer (FRP) Güçlendirme

Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
