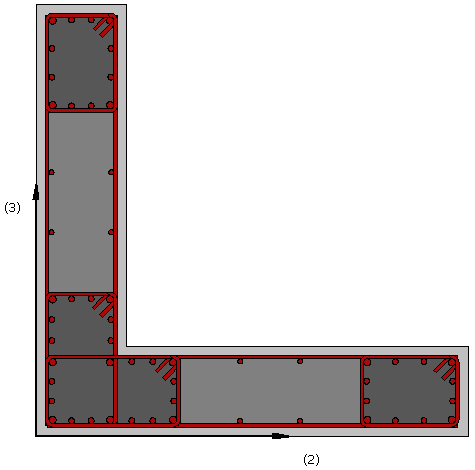

Betonarme L-şekilli duvar kesit - rclws

Bu kesit, ortogonal sismik yüklemeye maruz kalan izole edilmiş L-şekilli betonarme duvarların modellenmesinde  kullanılabilir. Eğer duvar belirli bir bina içindeyse, o zaman duvarın katı cisim hareketinin ve bunun bağlandığı yapı elemanlarına etkisinin yeterince modellenebilmesi için uygun rijit bağlantı elemanları/kollar tanımlanmalıdır. Ortogonal olmayan (yani, diyagonal) yüklemeler için, bu kesitin kullanımından kaçınılmalıdır ve bunun yerine düzgün şekilde bağlanmış dikdörtgen duvar kesitler (rcrws, rcrs) topluluğunun kullanımı şiddetle tavsiye edilir. Bu konu ile ilgili daha fazla bilgi için kullanıcıların Beyer et al. [2008] çalışmasını okumaları tavsiye edilir.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: boyuna donatı, enine donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Yan 1 genişliği. Varsayılan değer 1,2 m'dir.
• Yan 2 genişliği. Varsayılan değer 1,2 m'dir.
• Yan 1 kalınlığı. Varsayılan değer 0,25 m'dir.
• Yan 2 kalınlığı. Varsayılan değer 0,25 m'dir.
• Kenar 1'in sargılı alan genişliği. Varsayılan değer 0,4 m'dir.
• Kenar 2'nin sargılı alan genişliği. Varsayılan değer 0,4 m'dir.
• Merkez bölgenin sargılı alan genişliği 1. Varsayılan değer 0,3 m'dir.
• Merkez bölgenin sargılı alan genişliği 2. Varsayılan değer 0,3 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir. Kesitin dikdörtgen sınırlı kenarlarına elmas etriyeler de eklenebilir.

Önemli: Donatı uzaklığı d3 kesitin alt köşesinden ölçülmelidir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
