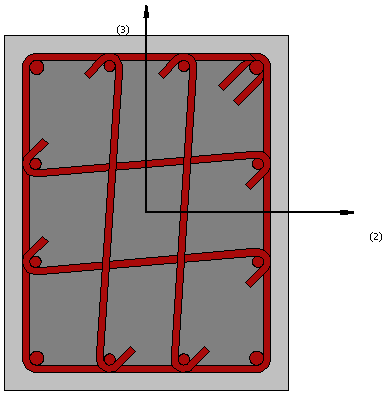

Betonarme dikdörtgen kesit - rcrs

Bu kesit, betonarme dikdörtgen kolonların modellenmesinde sıklıkla kullanılan bir kesittir. Geniş kolon/duvarların katı cisim hareketinin ve bunun bağlandığı yapı elemanlarına etkisinin yeterince modellenebilmesi için; kolonun/duvarın çerçeve elemanını bitişik yapı elemanına bağlayan ve kolonun/duvarın yarı genişliğini içeren rijit bağlantı elemanlar/kollar kullanıldığı sürece geniş kolonları veya her hangi bir şekle sahip yapısal duvarları modellemek için bu kesiti kullanmak mümkündür. Bu konu ve özellikle bu kesitin L- ve U- şekilli duvarlarda kullanımı ile ilgili daha fazla bilgi için kullanıcıların Beyer et al. [2008] çalışmasını okumaları tavsiye edilir.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: boyuna donatı, enine donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Kesit yüksekliği. Varsayılan değer 0,5 m'dir.
• Kesit genişliği. Varsayılan değer 0,4 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir. Elmas etriyeler de eklenebilir.

Lifli Polimer (FRP) Güçlendirme

Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
