Betonarme dörtgen kesit - rcqs

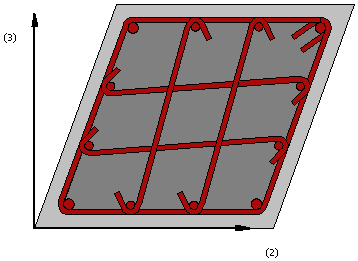

Bu kesit, dörtgen betonarme kesitlerin modellenmesinde kullanılır.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: enine donatı, boyuna donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Kenar 1. Varsayılan değeri 0.45 m'dir

• Kenar 2. Varsayılan değeri 0.45 m'dir

• Kenar 3. Varsayılan değeri 0.45 m'dir

• Kenar 4. Varsayılan değeri 0.45 m'dir

• Açı. Varsayılan değeri 70 ͦ

• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;

2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Önemli: Donatı uzaklığı d3ve d2, kesitin sol altından ölçülmelidir.

Lifli Polimer (FRP) Güçlendirme

Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.

2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
