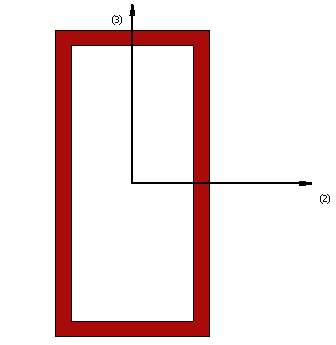

Dikdörtgen boşluklu kesit - rhs

Bu kesit, çelik yapılarda dikdörtgen boşluklu elemanların modellenmesinde sıklıkla kullanılan bir kesittir.

Malzemeler ve Boyutlar

Sadece bir malzemenin (çelik) tanımlanması gerekir.

Gerekli boyutlar aşağıdaki gibidir:

• Kesit genişliği. Varsayılan değer 0,1 m'dir.
• Kesit yüksekliği/derinliği. Varsayılan değer 0,2 m'dir.
• Kesit kalınlığı. Varsayılan değer 0,01 m'dir.

Not: Bu kesiti, betonarme dikdörtgen bir elemanın tüm yanlarından boyuna dizilimli çelik ya da FRP katmanları ile güçlenlendirilmesini modellemede kullanabilirsiniz. Bunu yapmak için, ilk olarak güçlendirme malzemesinin özelliklerini gösteren bir malzeme modeli oluşturulmalıdır. Daha sonra, kesit iç yüksekliği orijinal elemanınkine ve kesit kalınlığı güçlendirme katmanının kalınlığına eşit olan rhs-kesit kullanılarak oluşturulan bu yeni güçlendirme elemanı, varolan elemanın bağlı olduğu düğüm noktalarına bağlanmalıdır.
