Betonarme dikdörtgen boşluklu kesit - rcrhs

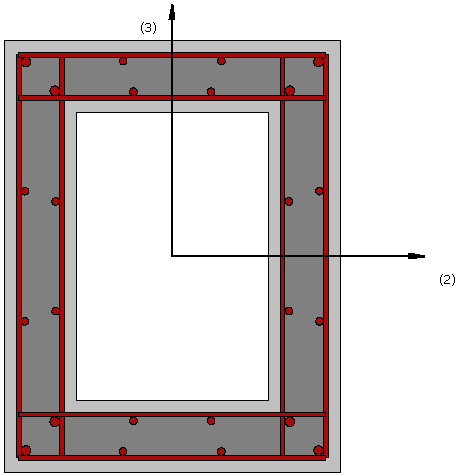

Bu kesit, betonarme köprülerin dikdörtgen boşluklu ayaklarının modellenmesinde sıklıkla kullanılan bir kesittir.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: boyuna donatı, enine donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Dış kesit yüksekliği. Varsayılan değer 0,9 m'dir.
• İç kesit yüksekliği. Varsayılan değer 0,6 m'dir.
• Dış kesit genişliği. Varsayılan değer 0,7 m'dir.
• İç kesit genişliği. Varsayılan değer 0,4 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
