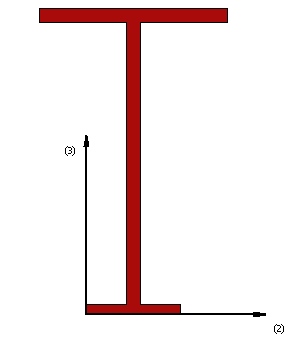

Simetrik I- veya T-kesit - sits

Bu kesit, I- veya T-şekilli çelik profillerin modellenmesinde sıklıkla kullanılan bir kesittir.

Malzemeler ve Boyutlar

Sadece bir malzemenin (çelik) tanımlanması gerekir.

Gerekli boyutlar aşağıdaki gibidir:

• Alt flanş genişliği. Varsayılan değer 0,1 m'dir.
• Alt flanş kalınlığı. Varsayılan değer 0,01 m'dir.
• Üst flanş genişliği. Varsayılan değer 0,2 m'dir.
• Üst flanş kalınlığı. Varsayılan değer 0,015 m'dir.
• Gövde yüksekliği. Varsayılan değer 0,3 m'dir.
• Gövde kalınlığı. Varsayılan değer 0,015 m'dir.

Notlar

1. Alt flanş genişliği ve gövde kalınlığına aynı değerleri vererek bir T-kesit elde edilebilir.
2. I-kesiti, betonarme dikdörtgen bir elemanın karşılıklı iki yanından boyuna odaklı çelik ya da FRP katmanları ile güçlenlendirilmesini modellemede kullanabilirsiniz. Bunu yapmak için, ilk olarak güçlendirme malzemesinin özelliklerini gösteren bir malzeme modeli oluşturulmalıdır. Daha sonra, gövde yüksekliği orijinal elemanınkine, gövde kalınlığı neredeyse sıfıra, flanş genişliği/kalınlığı ebatları güçlendirme katmanının genişliği/kalınlığına eşit olan I-kesit kullanılarak oluşturulan bu yeni güçlendirme elemanı, varolan elemanın bağlı olduğu düğüm noktalarına bağlanır. Ayrıca, fiberlerin sadece bir tarafa yerleştirildiği durumlar için (örn. kirişlerin güçlendirilmesi), T-şekilli kesitler kullanılabilir.
