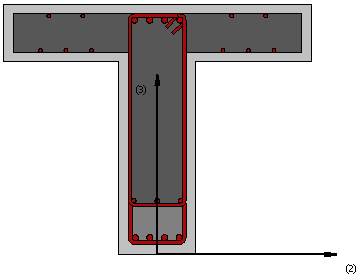

1 kenarı mantolanmış betonarme T-kesit – rcjts1

Bu kesit, bir kenarı betonarme mantolama ile güçlendirilmiş (var olan betonarme kesitler kullanılarak çelik- veya FRP-sargı modellenebilir) T-, L- veya dikdörtgen şekilli betonarme kirişlerin modellenmesinde sıklıkla kullanılan bir kesittir (L-şeklini modellemek için kullanıcılar kiriş dış merkezliğini sıfıra eşitlemelidir ve dikdörtgen şekli modellemek için döşeme ve kiriş genişliklerine aynı değerlerin tanımlanması gerekmektedir). İçteki (önceden varolan) ve dıştaki (yeni) beton malzemeleri için farklı sargı düzeyleri tanımlamak da mümkümdür.

Malzemeler ve Boyutlar

Altı farklı malzeme tanımlanabilir: dış boyuna donatı, iç boyuna donatı, dış enine donatı, iç enine donatı, manto betonu, çekirdek betonu.

Gerekli boyutlar aşağıdaki gibidir:

• Dıştaki kiriş yüksekiliği. Varsayılan değeri 0.65 m'dir.

• İçteki kiriş yüksekliği. Varsayılan değeri 0.5 m'dir.

• Kiriş genişliği. Varsayılan değeri 0.2 m'dir.

• Etkili döşeme genişliği. Varsayılan değeri 0.8 m'dir.

• Döşeme 1 kalınlığı. Varsayılan değeri 0.15 m'dir.

• Döşeme 2 kalınlığı. Varsayılan değeri 0.15 m'dir.

• Kiriş dış merkezliliği. Varsayılan değeri 0.3 m'dir.

• Kabuk kalınlığı. Varsayılan değeri 0.025 m'dir.

Donatı

Boyuna donatı iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;

2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Önemli: Donatı uzaklığı d3 kesitin altından ölçülmelidir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.

2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
