Mantolanmış betonarme köşeleri yuvarlatılmış dikdörtgen kesit – rcjrrcs

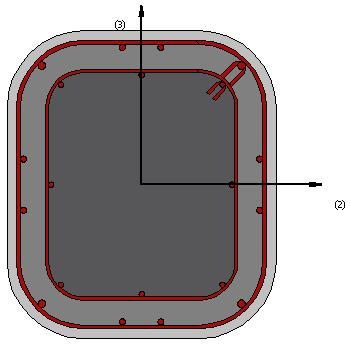

Bu kesit, betonarme mantolama ile güçlendirilmiş (var olan betonarme kesitler kullanılarak çelik- veya FRP-sargı modellenebilir) kenarları yuvarlatılmış dikdörtgen kolonların modellenmesinde sıklıkla kullanılır. İç (önceden varolan) ve dış (yeni) beton malzemeleri için farklı sargı düzeyleri tanımlamak da mümkümdür.

Malzemeler ve Boyutlar

Altı farklı malzeme tanımlanabilir: dış boyuna donatı, iç boyuna donatı, dış enine donatı, iç enine donatı, manto betonu, çekirdek betonu.

Gerekli boyutlar aşağıdaki gibidir:

• Dış yükseklik. Varsayılan değer 0,8 m'dir.

• Dış genişlik. Varsayılan değer 0,7 m'dir.

• İç köşe yuvarlama yarıçapı.Varsayılan değer 0,1 m'dir.

• Manto kalınlığı. Varsayılan değer 0,1 m'dir.

• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;

2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir. Elmas etriyeler de eklenebilir.

Lifli Polimer (FRP) Güçlendirme

Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.

2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
