Betonarme T-şekilli kolon kesidi - rctcs

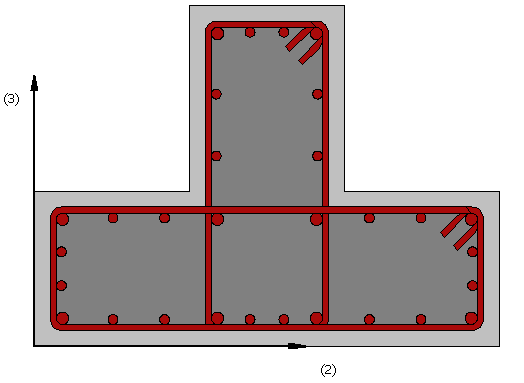

Bu kesit, betonarme T-şekilli kolonların modellenmesinde sıklıkla kullanılır.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir; boyuna donatı,enine donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Flanş genişliği. Varsayılan değer 0,75 m'dir.
• Flanş yüksekliği. Varsayılan değer 0,25 m'dir.
• Gövde genişliği. Varsayılan değer 0,25 m'dir.
• Gövde yüksekliği. Varsayılan değer 0,30 m'dir.
• Gövde dış merkezliliği. Varsayılan değer 0,25 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Donatı çubukları iki farklı yolla tanımlanabilir:

1. Donatı şablonunu düzenleyerek;
2. İlgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Önemli: Donatı uzaklığı d3 kesitin altından ölçülmelidir.

Lifli Polimer (FRP) Güçlendirme

Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
