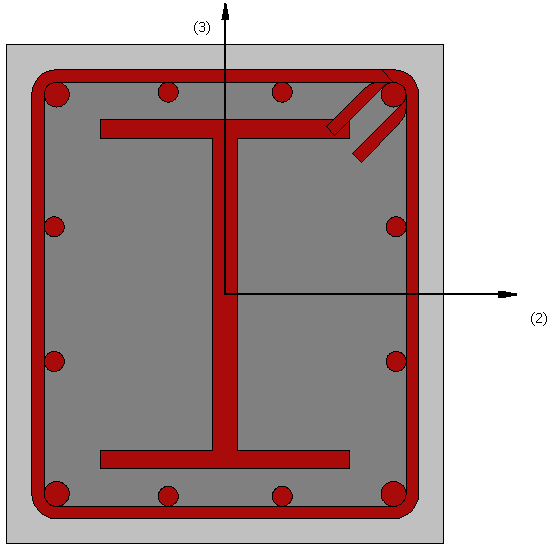

Tamamen betonla kaplı kompozit I-kesit - fecs

Bu kesit kompozit kolonların modellenmesinde sıklıkla kullanılır.

Malzemeler ve Boyutlar

Dört farklı malzeme tanımlanabilir: boyuna donatı, enine donatı çelik boru ve beton.

Gerekli boyutlar aşağıdaki gibidir:

• Flanş genişliği. Varsayılan değer 0,2 m'dir.
• Flanş kalınlığı. Varsayılan değer 0,015 m'dir.
•  Gövde yüksekliği. Varsayılan değer 0,25 m'dir.
•  Gövde kalınlığı. Varsayılan değer 0,02 m'dir.
• Sargı donatısı genişliği. Varsayılan değer 0,25 m'dir.
• Kesit genişliği. Varsayılan değer 0,3 m'dir.
• Sargı donatısı yüksekliği. Varsayılan değer 0,3 m'dir.
• Kesit yüksekliği. Varsayılan değer 0,35 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.
