Mantolanmış betonarme T-şekilli kolon kesidi - rcjtcs

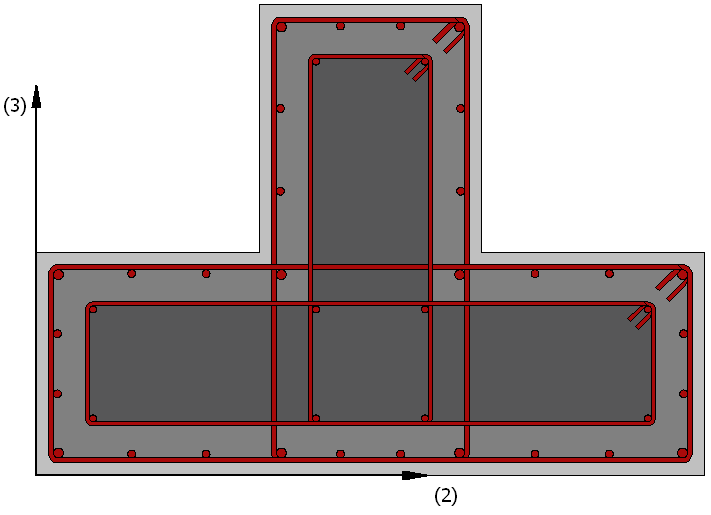

Bu kesit, betonarme mantolama ile güçlendirilmiş (var olan betonarme kesitler kullanılarak çelik- veya FRP-sargı modellenebilir) T-şekilli kolonların modellenmesinde sıklıkla kullanılır. İçteki (önceden varolan) ve dıştaki (yeni) beton malzemeleri için farklı sargı düzeyleri tanımlamak da mümkümdür.

Malzemeler ve Boyutlar

Altı farklı malzeme tanımlanabilir: dış boyuna donatı, iç boyuna donatı, dış enine donatı, iç enine donatı, manto betonu, çekirdek betonu.

Gerekli boyutlar aşağıdaki gibidir:

• Flanş kalınlığı. Varsayılan değeri is 1.35 m'dir.
• Flanş yüksekliği. Varsayılan değeri 0.45 m'dir.
• Gövde kalınlığı. Varsayılan değeri 0.45 m'dir.
• Gövde yüksekliği. Varsayılan değeri 0.5 m'dir.
• Gövde dış merkezliliği. Varsayılan değeri 0.45 m'dir.
• Manto kalınlığı. Varsayılan değeri 0.1 m'dir.
• Kabuk kalınlığı. Varsayılan değeri 0.025 m'dir.

Donatı

Donatı çubukları iki farklı yolla tanımlanabilir:

1. Donatı şablonunu düzenleyerek;
2. İlgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Önemli: Donatı uzaklığı d3 kesitin altından ölçülmelidir.

Lifli Polimer (FRP) Güçlendirme

Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
