Dört köşe profilden oluşturulan kutu kesit– bbfa

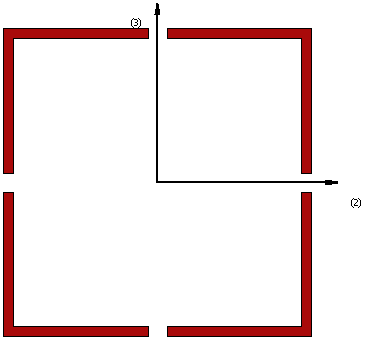

Bu kesit, dört köşe profilden oluşturulan kutu kesitleri modellemek için kullanılır.

Malzemeler ve Boyutlar

Sadece bir malzemenin (çelik) tanımlanması gerekir.

Gerekli boyutlar aşağıdaki gibidir:

• Flanş genişliği. Varsayılan değeri 0.15 m’dir.
• Flanş kalınlığı. Varsayılan değeri  0.01 m’dir.
• Flanşlar arası uzaklık. Varsayılan değeri 0.02 m’dir.

NOT: Kullanıcılar, kesitin iki karşıt tarafına uygulanan uzunlamasına döşenmiş çelik veya FRP katmanları ile bir betonarme dikdörtgen elemanın güçlendirilmesini modellemek için dört köşe kesitten oluşan bir kutu kullanabilirler. Bunu yapmak için, önce güçlendirme malzemesinin özelliklerini içeren bir malzeme modeli oluşturulur ve ardından orijinal elemanın kesitine eşit olan dört açılı kesitli elemandan oluşan bir kutu kullanılır. Flanş kalınlığı güçlendirme tabakasının kalınlığına karşılık gelir. Bu yeni güçlendirme elemanı, mevcut elemanın bağlı olduğu aynı düğümlere bağlanır.
