Betonarme Z-şekilli duvar kesit - rczws

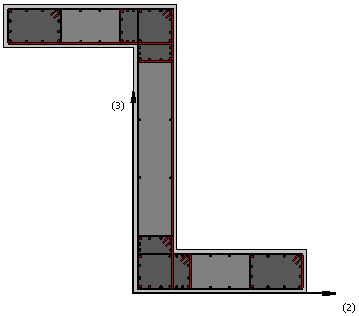

Bu kesit, ayrık betonarme Z-şekilli duvarların modellenmesinde kullanılır.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: enine donatı, boyuna donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Gövde yüksekliği. Varsayılan değer 2 m'dir.
• Kenar 1 genişliği. Varsayılan değer 1,2 m'dir.
• Kenar 2 genişliği. Varsayılan değer 1,2 m'dir.
• Gövde kalınlığı. Varsayılan değer 0,3 m'dir.
• Kenar 1 kalınlığı. Varsayılan değer 0,3 m'dir.
• Kenar 2 kalınlığı. Varsayılan değer 0,3 m'dir.
• Gövde sargılı kenar genişliği. Varsayılan değer 0,4 m'dir.
• Kenar 1 sargılı kenar genişliği. Varsayılan değer 0,4 m'dir.
• Kenar 2 sargılı kenar genişliği. Varsayılan değer 0,4 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir. Kesitin dikdörtgen sınırlı kenarlarına elmas etriyeler de eklenebilir.

Önemli: Donatı uzaklığı d3 kesitin alt köşesinden ölçülmelidir.

Lifli Polimer (FRP) Güçlendirme

Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
