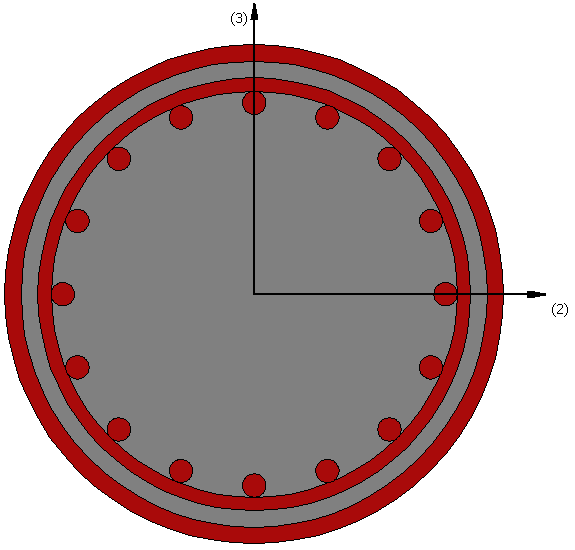

Kompozit dairesel kesit - ccs

Bu kesit kompozit kolonların modellenmesinde sıklıkla kullanılan bir kesittir.

Malzemeler ve Boyutlar

Dört farklı malzeme tanımlanabilir: boyuna donatı, enine donatı çelik boru ve beton.

Gerekli boyutlar aşağıdaki gibidir:

• Kesit çapı. Varsayılan değer 0,3 m'dir.
• Çelik kalınlığı. Varsayılan değer 0,01 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).
