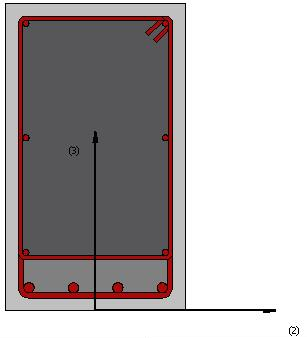

1 kenarı mantolanmış betonarme asimetrik dikdörtgen kesit – rcjars1

Bu kesit, betonarme mantolama ile güçlendirilmiş (var olan betonarme kesitler kullanılarak çelik- veya FRP-sargı modellenebilir) dikdörtgen kirişlerin modellenmesinde sıklıkla kullanılır. İçteki (önceden varolan) ve dıştaki (yeni) beton malzemeleri için farklı sargı düzeyleri tanımlamak da mümkümdür.

Malzemeler ve Boyutlar

Altı farklı malzeme tanımlanabilir: dış boyuna donatı, iç boyuna donatı, dış enine donatı, iç enine donatı, manto betonu, çekirdek betonu.

Gerekli boyutlar aşağıdaki gibidir:

• Dış yükseklik. Varsayılan değer 0.6 m'dir.

• İç yükseklik. Varsayılan değer 0.5 m'dir.

• Kesit genişliği. Varsayılan değer 0.35 m'dir.

• Kabuk kalınlığı. Varsayılan değer 0.025 m'dir.

Donatı

Boyuna donatı iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;

2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Önemli: Donatı uzaklığı d3 kesitin altından ölçülmelidir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.

2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
