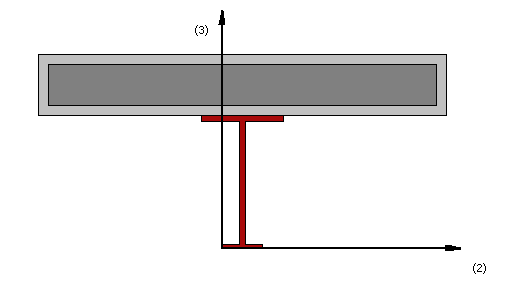

Kompozit I-kesit - cpis

Bu kesit basit mesnetli kompozit kirişlerin modellenmesinde sıklıkla kullanılan bir kesittir (dikkat edilmelidir ki, şu anda beton döşemedeki donatı modellenmemektedir, bu nedenle kesitin azalmış negatif moment dayanımı kapasitesi olacaktır).

Malzemeler ve Boyutlar

İki farklı malzeme tanımlanabilir: çelik profil, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Alt flanş genişliği. Varsayılan değer 0,1 m'dir.
• Alt flanş kalınlığı. Varsayılan değer 0,01 m'dir.
• Üst flanş genişliği. Varsayılan değer 0,2 m'dir.
• Üst flanş kalınlığı. Varsayılan değer 0,015 m'dir.
•  Gövde yüksekliği. Varsayılan değer 0,3 m'dir.
•  Gövde kalınlığı. Varsayılan değer 0,015 m'dir.
• Döşeme efektif genişliği. Varsayılan değer 1,0 m'dir.
• Döşemedeki sargılı alan genişliği. Varsayılan değer 0,95 m'dir.
• Döşeme kalınlığı. Varsayılan değer 0,15 m'dir.
• Döşemedeki sargılı alan kalınlığı. Varsayılan değer 0,1 m'dir.
