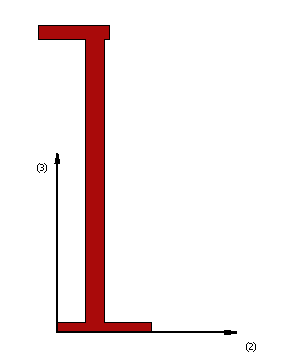

Asimetrik genel şekilli kesit - agss

Bu kesit standart şekilde olmayan çelik profillerin modellenmesinde sıklıkla kullanılan bir kesittir.

Malzemeler ve Boyutlar

Sadece bir malzemenin (çelik) tanımlanması gerekir.

Gerekli boyutlar aşağıdaki gibidir:

• Alt flanş genişliği. Varsayılan değer 0,1 m'dir.
• Alt flanş kalınlığı. Varsayılan değer 0,01 m'dir.
• Üst flanş genişliği. Varsayılan değer 0,075 m'dir.
• Üst flanş kalınlığı. Varsayılan değer 0,015 m'dir.
•  Gövde yüksekliği. Varsayılan değer 0,3 m'dir.
•  Gövde kalınlığı. Varsayılan değer 0,02 m'dir.
•  Alt flanş dış merkezliği. Varsayılan değer 0,03 m'dir.
• Üst flanş dış merkezliği. Varsayılan değer 0,05 m'dir.

Not: C-şekilli bir kesit, sıfır-uzunluklu alt ve üst flanş dış merkezlikleri tanımlanarak elde edilebilir. Diğer taraftan, L-şekilli bir kesit, üst flanş genişliği ve gövde kalınlığına aynı değerler atanarak elde edilebilir (alt ve üst flanş dış merkezliklerini de sıfıra eşitleyerek).
