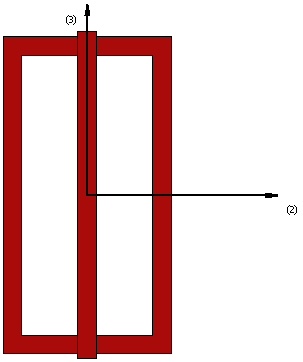

Birleştirici levhalı ikili C ile oluşturulmuş kutu kesit– bbdccp

Bu kesit sıklıkla birleştirici levhalı çelik ikili-C kesitlerin modellenmesinde kullanılır.

Malzemeler ve Boyutlar

İki farklı malzemenin (çelik) tanımlanması gerekir.

• Çelik profil (C-Kesitler),

• Çelik profil (Levhalar).

Gerekli boyutlar aşağıdaki gibidir:

• Flanş genişliği. Varsayılan değeri 0.08 m’dir.

• Flanş kalınlığı. Varsayılan değeri 0.02 m’dir.

• Gövde yüksekliği. Varsayılan değeri 0.3 m’dir.

• Gövde kalınlığı. Varsayılan değeri 0.02 m’dir.

• Güçlendirici levha genişliği. Varsayılan değeri 0.35 m’dir.
