Yığma kiriş kesiti - mss

Bu, iki duvar elemanı arasındaki bağlantı kirişlerinin modellenmesi için sıklıkla kullanılan bir bölümdür.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: boyuna donatı, enine donatı ve yığma

Gerekli boyutlar aşağıdaki gibidir:

• Duvar genişliği (düzlem içi boyut). Varsayılan değer 0,6 m'dir.

• Duvar kalınlığı (düzlem dışı boyut). Varsayılan değer 0,4 m'dir.

• Kabuk Kalınlığı. Varsayılan değer 0,025 m'dir

Donatı

Donatı çubukları iki farklı şekilde tanımlanabilir:

1. Donatı şablonunu düzenleyerek

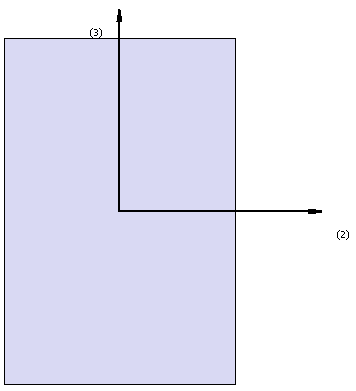

2. İlgili alan ve kesit koordinatlarını girerek (ikincisi, bölümün yerel koordinat sisteminde tanımlanır).
