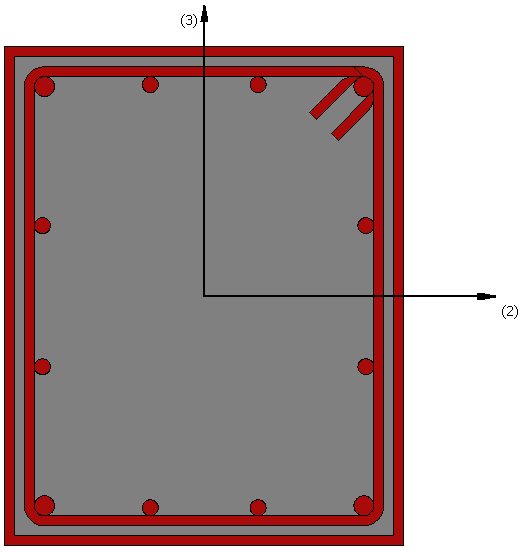

Kompozit dikdörtgen kesit - crs

Bu kesit kompozit kolonların modellenmesinde sıklıkla kullanılır.

Malzemeler ve Boyutlar

Dört farklı malzeme tanımlanabilir: boyuna donatı, enine donatı, çelik boru, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Kesit yüksekliği. Varsayılan değeri 0,5 m'dir.
• Kesit genişliği. Varsayılan değeri 0,4 m'dir.
• Çelik kalınlığı. Varsayılan değeri 0,01 m'dir.

Donatı

Donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).
