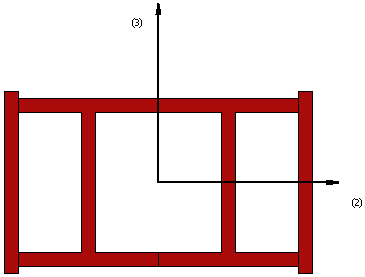

Gövde plakalı İkili I Tip 2 kesit– di2wp

Bu kesit, flanşları yapışık olarak duran, gövde plakalı ikili I kesitlerin modellenmesinde kullanılır.

Malzemeler ve Boyutlar

İki farklı malzemenin (çelik) tanımlanması gerekir.

• Çelik profil (I Kesitler),

• Çelik profil (Levhalar).

Gerekli boyutlar aşağıdaki gibidir:

• Flanş genişliği. Varsayılan değeri 0.2 m’dir.

• Flanş kalınlığı. Varsayılan değeri 0.02 m’dir.

• Gövde yüksekliği. Varsayılan değeri 0.2 m’dir.

• Gövde kalınlığı. Varsayılan değeri 0.02 m’dir.

• Destekleyici plaka genişliği. Varsayılan değeri 0.26 m’dir.

• Destekleyici plaka kalınlığı. Varsayılan değeri 0.02 m’dir.
