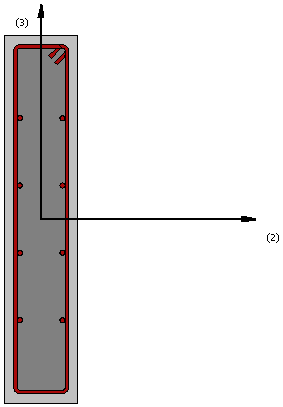

Kolon benzeri alanları olmayan betonarme dikdörtgen duvar kesit - rcbws

Bu kesit, uçlarıda kolon benzeri alanlar olmayan betonarme duvarları modellemek için kullanılır.

Malzemeler ve Boyutlar

Üç farklı malzeme tanımlanabilir: enine donatı, boyuna donatı, beton.

Gerekli boyutlar aşağıdaki gibidir:

• Duvar genişliği. Varsayılan değer 1 m'dir.
• Çekirdek kalınlığı. Varsayılan değeri 0.2 m'dir.
• Kabuk kalınlığı. Varsayılan değer 0,025 m'dir.

Donatı

Boyuna donatı çubukları iki farklı yolla tanımlanabilir:

1. donatı şablonunu düzenleyerek;
2. ilgili alanı ve kesit koordinatlarını girerek (sonuncusu kesitin yerel koordinat sisteminde tanımlanmaktadır).

Ayrıca, yatay donatı da çap, kol sayısı ve aralığı yoluyla tanımlanabilir.

Lifli Polimer (FRP) Güçlendirme

Lifli Polimer sargı, piyasada bulunan en yaygın ürünlerin listesinden FRP Sargı seçerek veya kullanıcı tanımlı değerler ile tanımlanabilir.

Notlar

1. Sargılı beton alanı, betonarme kabuk kalınlığı kullanılarak program tarafından otomaik olarak hesaplanır.
2. Tüm boyuna donatılar sargılı alan içerisinde kalmalıdır.
