Διατομές

Προς το παρόν, 72 διατομές είναι διαθέσιμες στο SeismoStruct. Αυτές κυμαίνονται απο απλές ενός υλικού συμπαγείς διατομές ως πιο πολύπλοκες διατομές οπλισμένου σκυροδέματος και σύνθετες. Χρησιμοποιώντας αυτούς τους τύπους των διατομών, ο χρήστης μπορεί να δημιουργήσει μέχρι 500 διαφορετικές διατομές, προκειμένου να ορίσει τις διαφορετικές κλάσεις στοιχείων ενός μοντέλου κατασκευής.

• Ορθογώνια συμπαγής διατομή - rss
• Ορθογώνια κοίλη διατομή - rhs
• Κυκλική συμπαγής διατομή - css
• Κυκλική κοίλη διατομή - chs
• Συμμετρική I- ή T-διατομή- sits
• Ασύμμετρη διατομή γενικής μορφής- agss
• Διατομή διπλών γωνιακών ή τύπου C - dacss
• Διατομή τύπου 1 διπλών Ι – di1
• Διατομή τύπου 2 διπλών Ι – di2
• Διατομή τύπου 1 διπλών Ι με άνω και κάτω λάμες – di1tbp
• Διατομή τύπου 2 διπλών Ι με άνω και κάτω λάμες – di2tbp
• Διατομή τύπου 1 διπλών Ι με λάμες κορμού – di1wp
• Διατομή τύπου 2 διπλών Ι με λάμες κορμού– di2wp
• Διατομή τύπου 1 διπλών Ι με άνω, κάτω και λάμες κορμού – di1tbwp
• Διατομή τύπου 2 διπλών Ι με άνω, κάτω και λάμες κορμού  – di2tbwp
• Συγκολλημένη κιβωτιοειδής διατομή διπλών C – bbdc
• Συγκολλημένη κιβωτιοειδής διατομή διπλών C με συνδετήρια λάμα - bbdccp
• Συγκολλημένη κιβωτιοειδής διατομή διπλών C με άνω και κάτω λάμες - bbdctbp
• Συγκολλημένη κιβωτιοειδής διατομή διπλών γωνιακών – bbda
• Συγκολλημένη κιβωτιοειδής διατομή διπλών γωνιακών με συνδετήρια λάμα– bbdacp
• Διατομή Ι με άνω και κάτω λάμες – itbp
• Διατομή Ι με άνω, κάτω και λάμες κορμού – itbwp
• Διατομή Ι με άνω λάμα – itp
• Διατομή Ι με κάτω λάμα – ibp
• Διατομή Ι ενισχυμένη στη κάτω παρειά με διατομή Ι – ibri
• Διατομή Ι ενισχυμένη στη κάτω παρειά με διατομή Τ – ibrt
• Αστεροειδής διατομή από γωνιακές διατομές – sfa
• Διατομή διπλών γωνιακών συνδεδεμένων κορμό με κορμό – dabtb
• Συγκολλημένη κιβωτιοειδής διατομή από τέσσερις γωνιακές διατομές – bbfa
• Διατομή διπλών γωνιακών τοποθετημένων κατά μήκος της διαγωνίου- dadg
• Σταυροειδής διατομή- cfs
• Ορθογωνική διατομή οπλισμένου σκυροδέματος - rcrs
• Τετράπλευρη διατομή οπλισμένου σκυροδέματος - rcqs
• Ορθογωνική κοίλη διατομή οπλισμένου σκυροδέματος με στρογγυλεμένες γωνίες - rcrrcs
• Κυκλική διατομή οπλισμένου σκυροδέματος - rccs
• Διατομή υποστυλώματος τύπου Ζ οπλισμένου σκυροδέματος – rczcs
• Διατομή υποστυλώματος οπλισμένου σκυροδέματος μορφής L - rclcs
• Διατομή υποστυλώματος οπλισμένου σκυροδέματος μορφής Τ - rctcs
• Διατομή Τ οπλισμένου σκυροδέματος - rcts
• Ασύμμετρη ορθογωνική διατομή οπλισμένου σκυροδέματος - rcars
• Ορθογωνική διατομή τοιχίου οπλισμένου σκυροδέματος - rcrws
• Ορθογωνική διατομή τοιχίου οπλισμένου σκυροδέματος χωρίς ψευδοϋποστυλώματα - rcbws
• Διατομή τοιχίου οπλισμένου σκυροδέματος μορφής U - rcuws
• Διατομή τοιχίου τύπου Ζ οπλισμένου σκυροδέματος - rczws
• Διατομή τοιχίου οπλισμένου σκυροδέματος μορφής L - rclws
• Ορθογωνική κοίλη διατομή οπλισμένου σκυροδέματος - rcrhs
• Ορθογωνική κοίλη διατομή οπλισμένου σκυροδέματος με στρογγυλεμένες γωνίες - rcrrchs
• Κυκλική κοίλη διατομή οπλισμένου σκυροδέματος - rcchs
• Κιβωτιοειδής διατομή οπλισμένου σκυροδέματος - rcbgs
• Ορθογωνική διατομή οπλισμένου σκυροδέματος με μανδύα - rcjrs
• Ορθογωνική διατομή οπλισμένου σκυροδέματος με μανδύα με στρογγυλεμένες άκρες – rcjrrcs
• Ορθογωνική διατομή οπλισμένου σκυροδέματος με τρίπλευρο μανδύα – rcjrs3
• Ορθογωνική διατομή οπλισμένου σκυροδέματος με δίπλευρο μανδύα – rcjrs2
• Ορθογωνική διατομή οπλισμένου σκυροδέματος με μονόπλευρο μανδύα – rcjrs1
• Κυκλική διατομή οπλισμένου σκυροδέματος - rcjcs
• Διατομή υποστυλώματος τύπου Ζ οπλισμένου σκυροδέματος με μανδύα – rcjzcs
• Διατομή υποστυλώματος μορφής L οπλισμένου σκυροδέματος με μανδύα - rcjlcs
• Διατομή υποστυλώματος τύπου L οπλισμένου σκυροδέματος με τρίπλευρο μανδύα – rcjlcs3
• Διατομή υποστυλώματος μορφής Τ οπλισμένου σκυροδέματος με μανδύα - rcjtcs
• Διατομή υποστυλώματος τύπου Τ οπλισμένου σκυροδέματος με τρίπλευρο μανδύα – rcjtcs3
• Διατομή Τ οπλισμένου σκυροδέματος - rcjts
• Διατομή υποστυλώματος τύπου Τ οπλισμένου σκυροδέματος με τρίπλευρο μανδύα – rcjts3
• Διατομή υποστυλώματος τύπου Τ οπλισμένου σκυροδέματος με μονόπλευρο μανδύα – rcjts1
• Ασύμμετρη ορθογωνική διατομή οπλισμένου σκυροδέματος με μανδύα - rcjars
• Ασύμμετρη ορθογωνική διατομή οπλισμένου σκυροδέματος με μονόπλευρο μανδύα – rcjars1
• Σύμμεικτη Ι διατομή - cpis
• Μερικώς εγκιβωτισμένη σύμμεικτη Ι διατομή  - pecs
• Πλήρως εγκιβωτισμένη σύμμεικτη Ι διατομή - fecs
• Σύμμεικτη ορθογωνική διατομή - crs
• Σύμμεικτη κυκλική διατομή - ccs
• Διατομή φέρουσας τοιχοποιίας - mws
• Διατομή φέρουσας τοιχοποιίας διαζώματος - mss

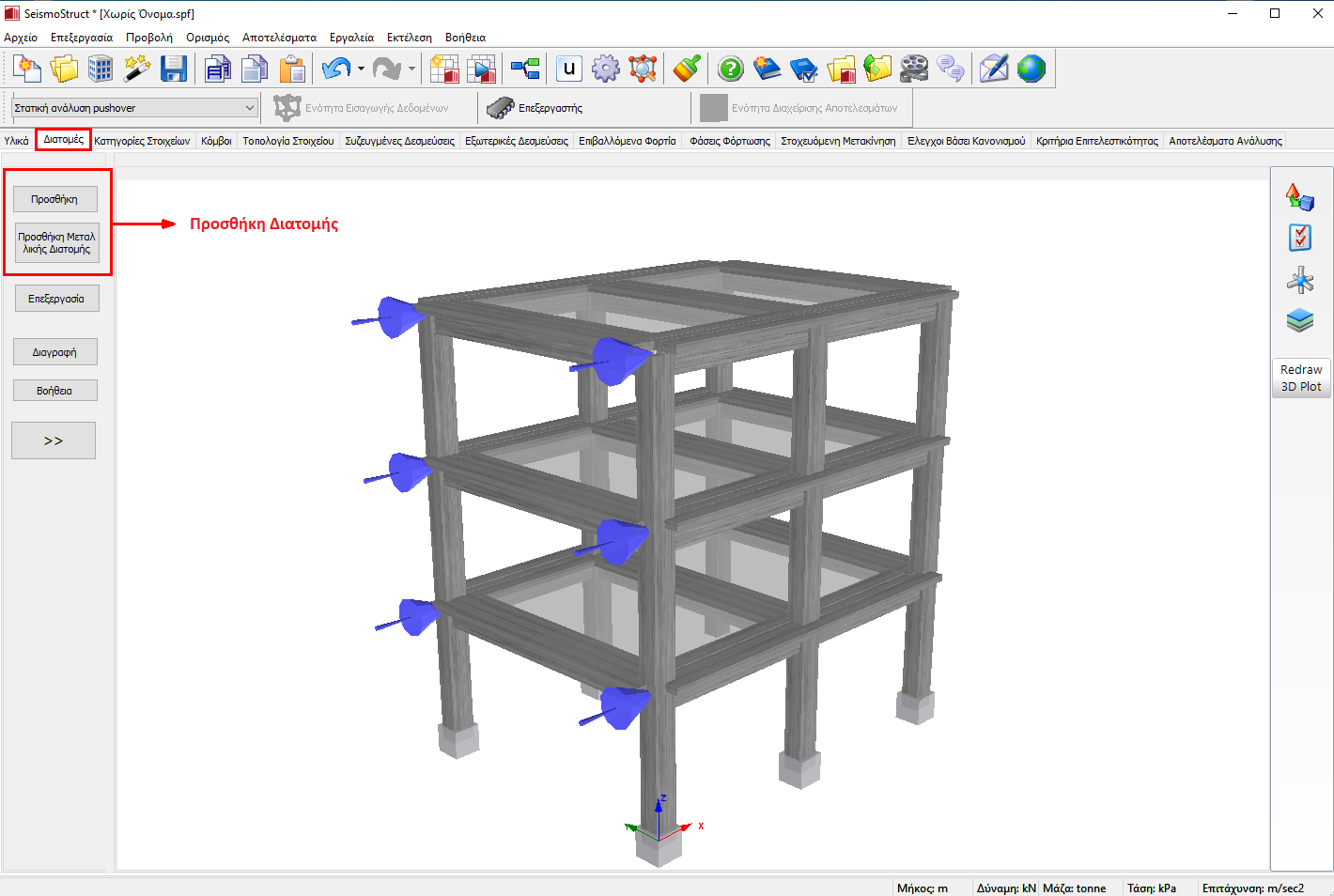

Οι διαθέσιμες στο SeismoStruct διατομές ορίζονται στην ενότητα Διατομές, όπου (i) η ονομασία (που χρησιμοποιείται για να προσδιορίσει τη διατομή μέσα στο έργο), (ii) ο τύπος (σε λίστα παραπάνω) (iii) τα υλικά (όπως ορίστηκαν στην ενότητα των υλικών), (iv) οι διαστάσεις (μήκος, πλάτος, κλπ) και (v) ο οπλισμός (αν υποστηρίζεται) μπορούν να οριστούν. Μπορούν να χρησιμοποιηθούν διαφορετικά υλικά χάλυβα για τον διαμήκη και εγκάρσιο οπλισμό σε διατομές όπου εφαρμόζεται διαμήκης και εγκάρσιος οπλισμός.

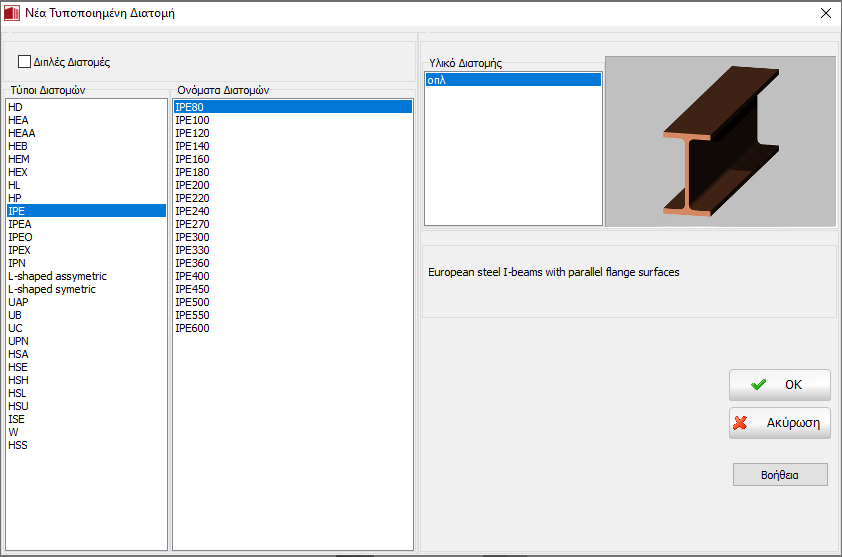

Επίσης, στο SeismoStruct μπορούν να χρησιμοποιηθούν προκαθορισμένες διατομές χάλυβα κάνοντας κλικ στο κουμπί Προσθήκη Μεταλλικής Διατομής. Μια βάση δεδομένων με τις πιο κοινές διατομές χάλυβα (π.χ. HEA, HEB, IPE κλπ.) είναι διαθέσιμη, καθώς επίσης και διατομές W και HSS. Επιπλέον, είναι δυνατόν να εισάγετε διπλές διατομές χάλυβα κάνοντας κλικ στο αντίστοιχο πεδίο στο πλαίσιο διαλόγου των Νέων Τυποποιημένων Διατομών.

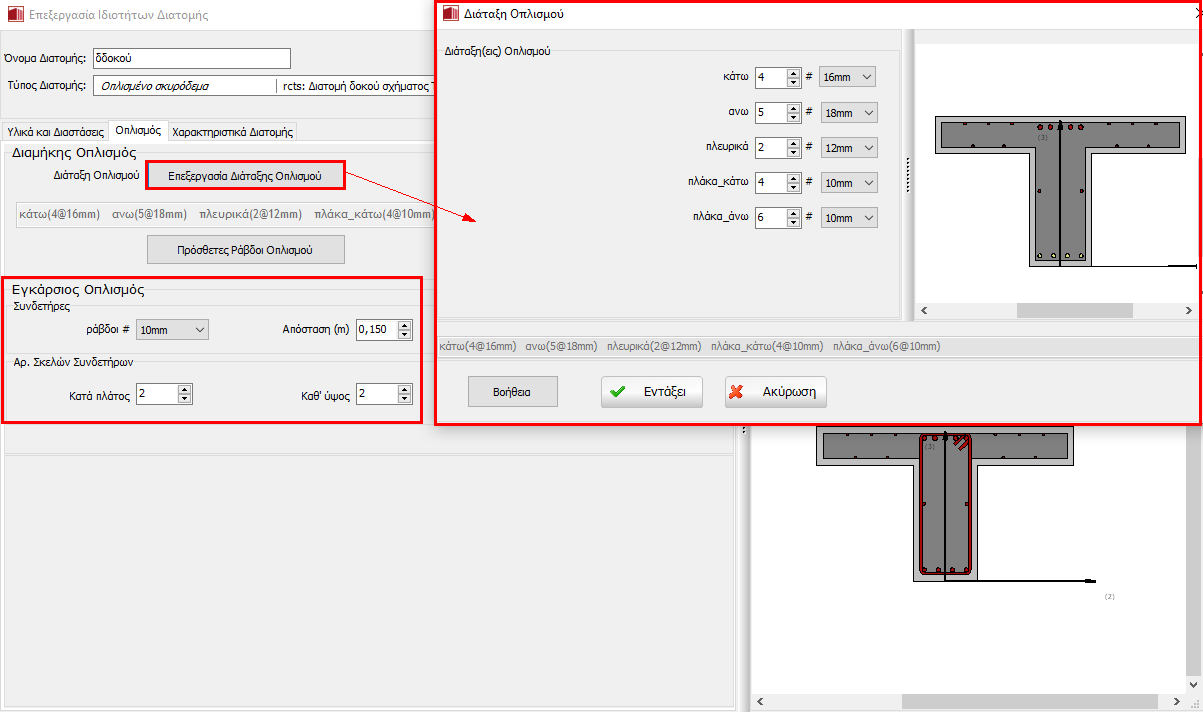

Από την έκδοση v7.0 του SeismoStruct και μετά, οι χρήστες έχουν τη δυνατότητα εισαγωγής εγκάρσιου οπλισμού στις διατομές οπλισμένου σκυροδέματος. Μπορούν επίσης να προστεθούν συνδετήρες σχήματος ρόμβου σε κάποιες διατομές. Αυτό επιτρέπει τον αυτόματο υπολογισμό των συντελεστών περίσφιγξης της διατομής, καθώς και τον υπολογισμό της ικανότητάς της σε τέμνουσα.

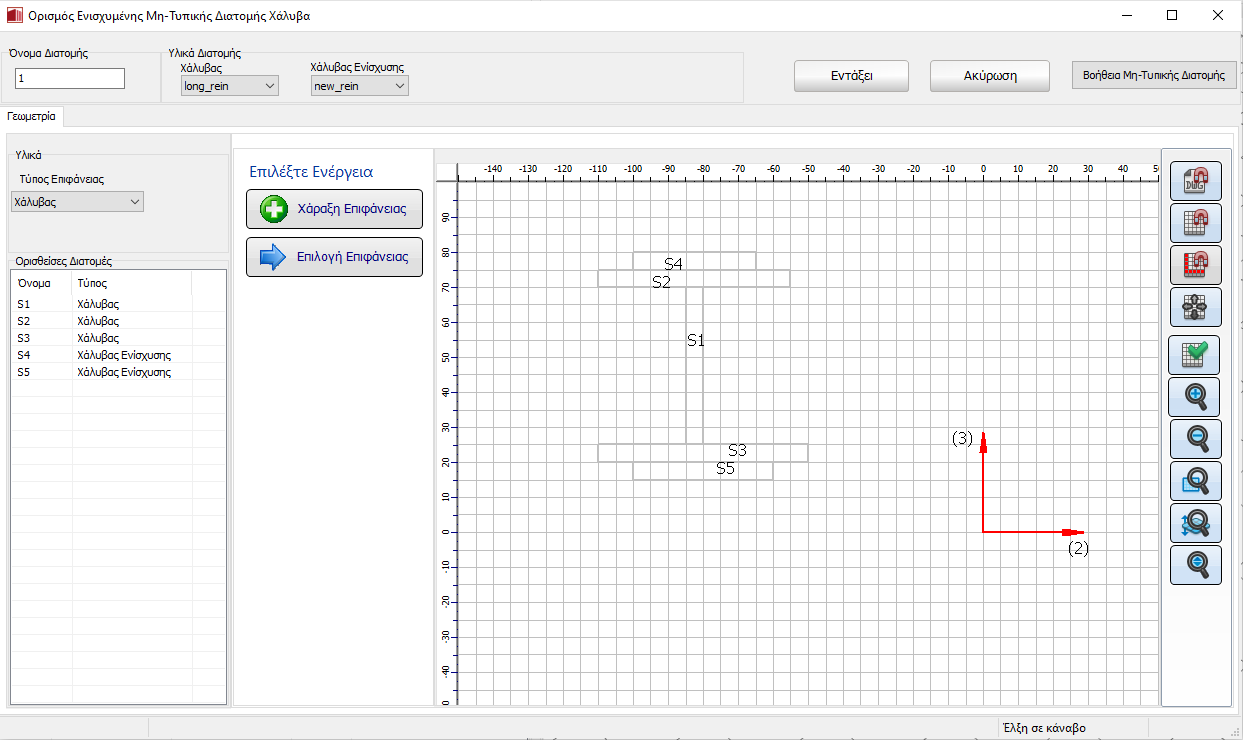

Εκτός από τις τυπικές διατομές της βιβλιοθήκης του SeismoStruct, μπορούν επίσης να οριστούν διατομές χάλυβα ή οπλισμένου σκυροδέματος οποιουδήποτε σχήματος. Υποστηρίζονται τόσο οι απλές όσο και οι ενισχυμένες παραλλαγές των διατομών. Οι χρήστες μπορούν να ορίσουν έως και 9 επιφάνειες διατομών. Οι επιφάνειες καθορίζονται γραφικά με την περίμετρό τους αφού κάνετε κλικ στο κουμπί Χάραξη Επιφάνειας. Οι καθορισμένες περιοχές μπορούν να επιλεγούν και στη συνέχεια να διαγραφούν με τα αντίστοιχα κουμπιά. Οι λειτουργίες και οι εντολές στη δεξιά πλευρά της οθόνης (έλξη σε επιφάνεια, έλξη σε κάναβο, κατακόρυφα/οριζόντια, περιήγηση χωρίς εστίαση, μεγέθυνση, μίκρυνση, μεγέθυνση μέσω παραθύρου και μεγέθυνση/μίκρυνση όλων) μπορούν να διευκολύνουν περαιτέρω τη γραφική εισαγωγή.

Για τις απλές διατομές χάλυβα θα πρέπει να καθοριστεί ένα υλικό, ενώ για τις ενισχυμένες χαλύβδινες διατομές απαιτούνται δύο υλικά, ένα για το υφιστάμενο τμήμα της διατομής και ένα για την ενίσχυση. Ζητείται από τους χρήστες (i) το όνομα της διατομής, (ii) τα υλικά που χρησιμοποιούνται και (iii) το είδος των διαφορετικών επιφανειών της διατομής (απλή ή ενισχυμένη).

Για τις απλές διατομές οπλισμένου σκυροδέματος θα πρέπει να καθοριστούν δύο υλικά, για το σκυρόδεμα και τον οπλισμό. Για τις ενισχυμένες (με μανδύα) διατομές χρειάζονται 4 υλικά, για το σκυρόδεμα και τον οπλισμό της υφιστάμενης διατομής και για το σκυρόδεμα και τον οπλισμό του μανδύα. Διαφορετικοί συντελεστές περίσφιξης μπορούν να αντιστοιχιστούν σε διαφορετικές επιφάνειες σκυροδέματος. Σημειώνεται ότι το υφιστάμενο/εσωτερικό τμήμα της διατομής μπορεί να μετατοπιστεί, ώστε να δημιουργηθεί γρήγορα η επικάλυψη και ο μανδύας (στην περίπτωση ενισχυμένων διατομών), αντί να προστεθούν χειροκίνητα αυτές οι επιφάνειες.

Ο οπλισμός διατομής καθορίζεται στην αντίστοιχη καρτέλα με τη βοήθεια πολλών σημείων ελέγχου εσωτερικά ή στην περίμετρο των εισαχθέντων επιφανειών. Και πάλι η εισαγωγή γίνεται γραφικά με κλικ στα σημεία ελέγχου.

Σημειώσεις

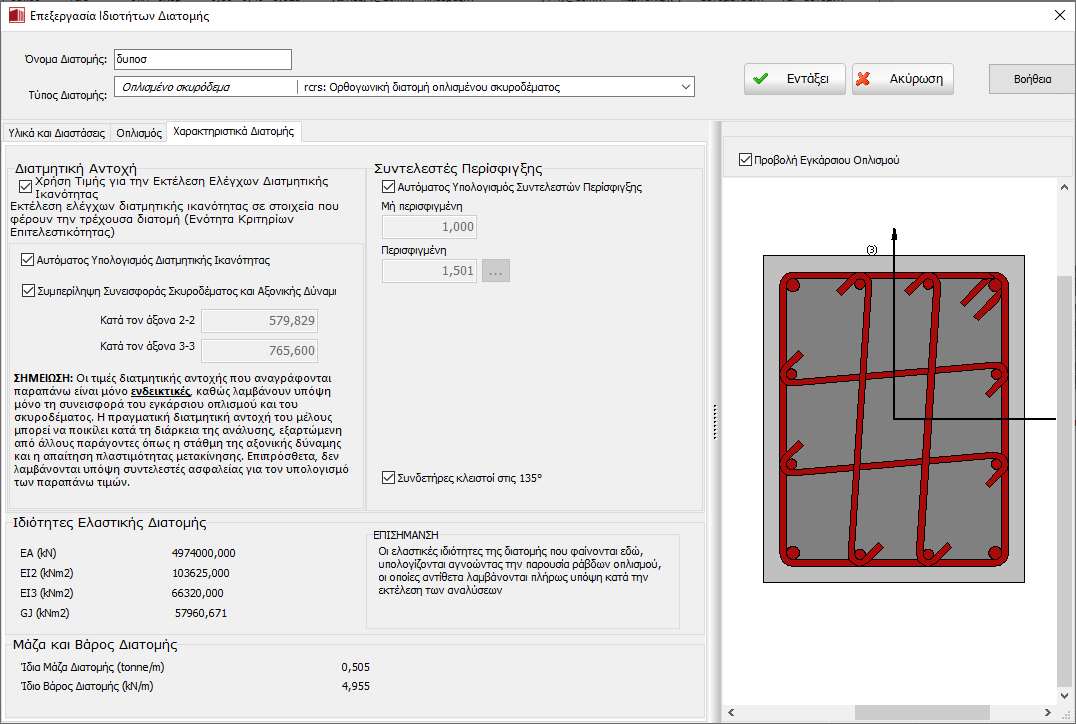

1. Οι τιμές EA, EI & GJ που εμφανίζονται σε αυτήν την ενότητα είναι απλώς ενδεικτικές (δηλ. δεν χρησιμοποιούνται στην ανάλυση) και υπολογίζονται χρησιμοποιώντας ελαστικές ιδιότητες υλικών απο το κύριο υλικό της διατομής (δηλ. σκυρόδεμα σε διατομές Ο/Σ και χάλυβα σε διατομές χάλυβα). Δεν συμβαίνει διακριτοποίηση της διατομής σε σημεία παρακολούθησης στην Εισαγωγή Δεδομένων (όπως συμβαίνει κατά τη διάρκεια της ανάλυσης).
2. Η ικανότητα σε τέμνουσα που φαίνεται σε αυτήν την ενότητα υπολογίζεται χρησιμοποιώντας την έκφραση του EC8-Part3. Σημειώνεται ότι αυτή η τιμή είναι μόνο ενδεικτική, αφού λαμβάνει υπόψη μόνο τη συμβολή του εγκάρσιου οπλισμού, αλλά όχι άλλους παράγοντες όπως το επίπεδο της αξονικής δύναμης ή την απαίτηση πλαστιμότητας μετακίνησης. Ο λόγος Lv της εξίσωσης υπολογίζεται χρησιμοποιώντας ένα θεωρούμενο μήκος στοιχείου ως το ελάχιστο του 6*(MaxDim) και 12*(MinDim), όπου (MaxDim) και (MinDim) είναι η μέγιστη και η ελάχιστη διάσταση της διατομής αντίστοιχα.
3. Συντελεστές περίσφιγξης καθοριζόμενοι απο τον χρήστη μπορούν να εισαχθούν αποεπιλέγοντας το σχετικό πεδίο. Σε τέτοιες περιπτώσεις, μια ειδικά σχεδιασμένη ενότητα για τον υπολογισμό των συντελεστών περίσφιγξης μπορεί να χρησιμοποιηθεί κάνοντας κλικ στο [...] κουμπί δίπλα απο την τιμή του συντελεστή περίσφιγξης.
