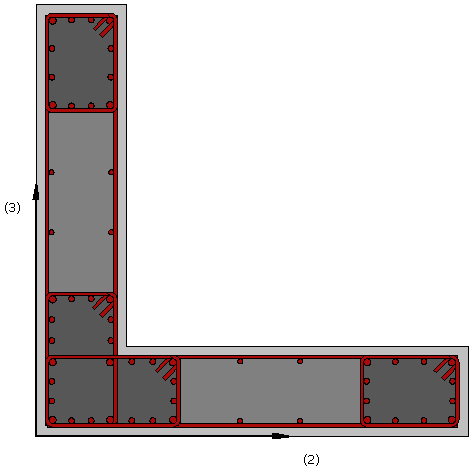

Διατομή τοιχίου οπλισμένου σκυροδέματος μορφής L - rclws

Αυτή είναι μια διατομή που μπορεί να χρησιμοποιηθεί στην προσομοίωση μεμονωμένων τοιχίων οπλισμένου σκυροδέματος σχήματος L που  υπόκεινται σε ορθογωνική σεισμική φόρτιση. Αν το τοιχίο βρίσκεται μέσα ένα κτίριο, τότε κατάλληλοι σύνδεσμοι πρέπει να χρησιμοποιηθούν προκειμένου να προσομοιωθεί επαρκώς η κίνηση του άκαμπτου τοίχου και η επιρροή του στα συνδεδεμένα δομικά μέλη. Για μη ορθογωνική (δηλ. διαγώνια) φόρτιση, η χρήση αυτής της διατομής πρέπει να αποφεύγεται. Σε αυτές τις περιπτώσεις συνίσταται η χρήση κατάλληλα συνδεδεμένων ορθογωνικών διατομών τοιχίου (rcrws, rcrs).  Συνίσταται στους χρήστες να ανατρέξουν στο έργο των Beyer et al. [2008] για περισσότερες πληροφορίες πάνω στο θέμα.

Υλικά και Διαστάσεις

Τρία διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος πλευράς 1. Η προεπιλεγμένη τιμή είναι 1.2 m
• Πλάτος πλευράς 2. Η προεπιλεγμένη τιμή είναι 1,2 m
• Πάχος πλευράς 1. Η προεπιλεγμένη τιμή είναι 0.25 m
• Πάχος πλευράς 2. Η προεπιλεγμένη τιμή είναι 0.25 m
• Πλάτος 1 περισφιγμένο κεντρικής περιοχής. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πλάτος 2 περισφιγμένο κεντρικής περιοχής. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πλάτος περισφιγμένου άκρου 1. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πλάτος περισφιγμένου άκρου 2. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση. Μπορούν επίσης να προστεθούν συνδετήρες σχήματος ρόμβου στα ορθογωνικά περισφιγμένα άκρα της διατομής.

Σημαντικό: Η απόσταση ράβδων d3 και d2 μετρώνται από την κάτω αριστερή γωνία της διατομής.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης του Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής.
