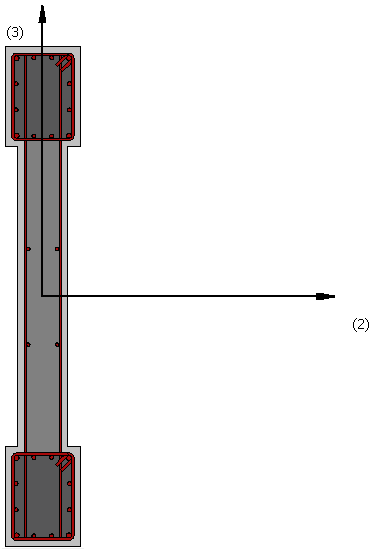

Ορθογωνική διατομή τοιχίου οπλισμένου σκυροδέματος - rcrws

Αυτή είναι μια διατομή που μπορεί να χρησιμοποιηθεί για την προσομοίωση τοιχίων σκυροδέματος κάθε σχήματος. Πρέπει να χρησιμοποιηθούν άκαμπτοι σύνδεσμοι στο μισό από το πλάτος του τοιχίου για να συνδέσουν το πλαισιακό στοιχείο του τοίχου στα παρακείμενα δομικά μέλη, προκειμένου να προσομοιωθεί επαρκώς η άκαμπτη στήριξη του τοιχίου και η συνεισφορά του στα συνδεδεμένα μέλη. Συνίσταται στους χρήστες να ανατρέξουν στο έργο των Beyer et al. [2008] για περισσότερες πληροφορίες πάνω στο θέμα, ειδικά αν ενδιαφέρονται να χρησιμοποιήσουν αυτή την διατομή για την προσομοίωση τοιχίων σχήματος L ή U.

Υλικά και Διαστάσεις

Τρία διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος τοιχίου. Η προεπιλεγμένη τιμή είναι 2 m
• Πάχος ακραίων περιοχών διατομής. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πλάτος ακραίων περιοχών διατομής. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πάχος πυρήνα διατομής. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση. Μπορούν επίσης να προστεθούν συνδετήρες σχήματος ρόμβου στις ακραίες περιοχές της διατομής.

Ενίσχυση με ΙΟΠ

Μπορούν να εισαχθούν ύφασμα ΙΟΠ επιλέγοντας το ύφασμα ΙΟΠ από μια λίστα με τα πιο κοινά προϊόντα της αγοράς, ή εισάγοντας τιμές καθορισμένες από τον χρήστη.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης του Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής.
