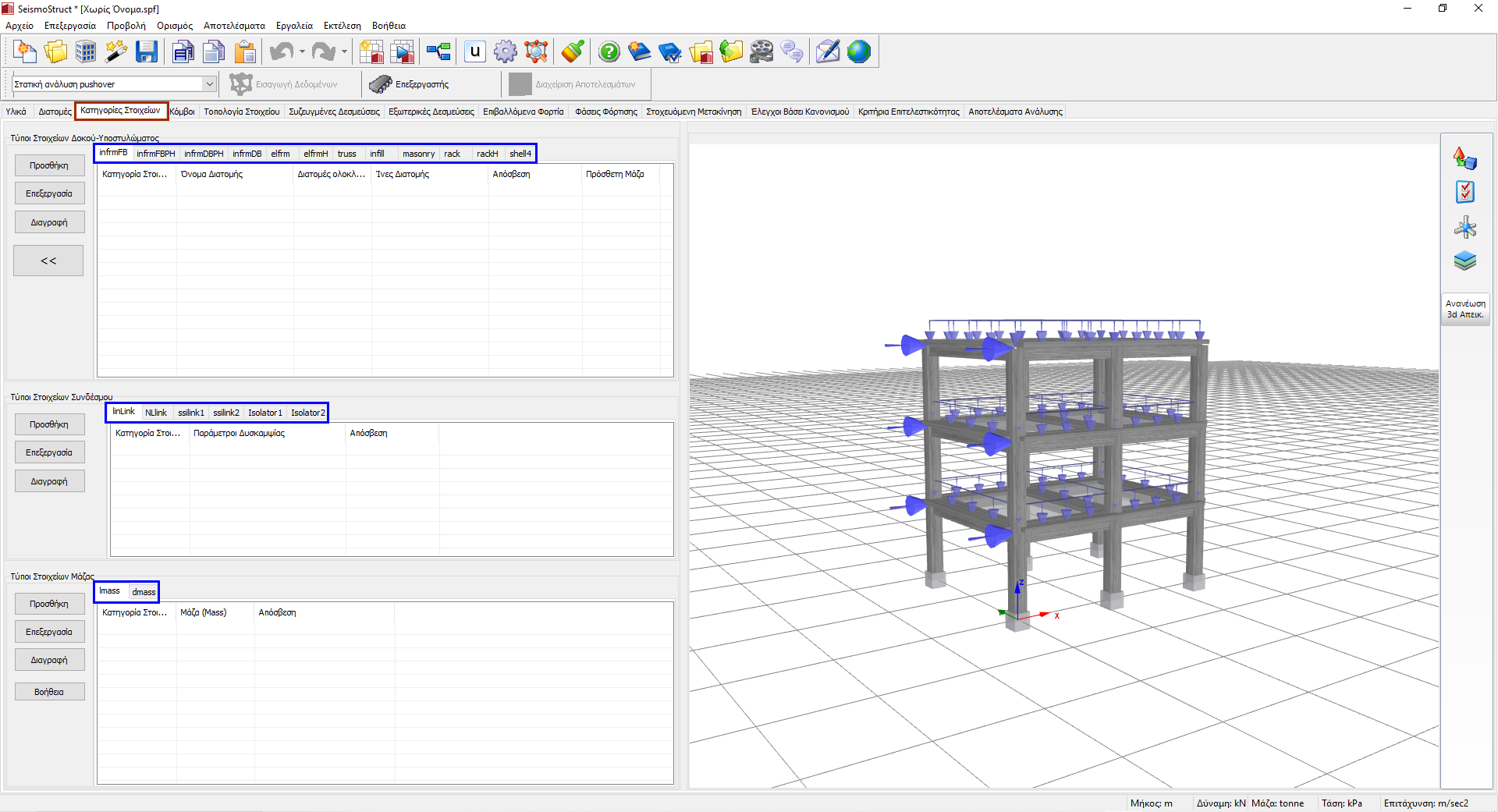

Κατηγορίες Στοιχείων

Προς το παρόν, δεκαεπτά στοιχείων είναι διαθέσιμοι στο SeismoStruct. Χρησιμοποιώντας αυτούς τους τύπους κατηγορίες στοιχείων, ο χρήστης έχει τη δυνατότητα να δημιουργήσει ένα απεριόριστο αριθμό διαφορετικών κατηγοριών στοιχείων τα οποία όχι μόνο αναπαριστούν ακριβώς τα ανέπαφα/επισκευασμένα δομικά μέλη (υποστυλώματα, δοκάρια, τοιχία, κόμβοι δοκών-υποστυλωμάτων κλπ) και τα μη-δομικά μέλη (τοιχοπληρώσεις, συσκευές απορρόφησης ενέργειας, μάζες αδράνειας κλπ) άλλα επίσης την μοντελοποίηση διαφορετικών συνοριακών συνθηκών όπως εύκαμπτα θεμέλια, σεισμικούς αποσβεστήρες, κατασκευαστικών αρμών διαστολής κλπ.

• Ανελαστικό πλαισιακό στοιχείο δύναμης - infrmFB
• Ανελαστικό πλαισιακό στοιχείο δύναμης με πλαστικές αρθρώσεις - infrmFBPH
• Ανελαστικό πλαισιακό στοιχείο μετακίνησης με πλαστικές αρθρώσεις  - infrmDBPH
• Ανελαστικό πλαισιακό στοιχείο μετακίνησης - infrmDB
• Ελαστικό πλαισιακό στοιχείο - elfrm
• Ελαστικό Πλαισιακό Στοιχείο με Πλαστικές Αρθρώσεις – elfrmH
• Ανελαστικό στοιχείο δικτυώματος - truss
• Ανελαστικό στοιχείο τοιχοπλήρωσης - infill
• Ανελαστικό πλαισιακό στοιχείο φέρουσας τοιχοποιίας - masonry
• Στοιχείο Ραφιού - rack
• Στοιχείο Ραφιού με πλαστικές αρθρώσεις - rackH
• Στοιχείο Γραμμικού Ελατηρίου - linLink
• Στοιχείo Μη-γραμμικού Ελατηρίου - NLlink
• Μακροστοιχείο επιφανειακών θεμελίων - ssilink1
• Μακροστοιχείο Πασσάλων Θεμελίωσης - ssilink2
• Ελαστομερής Μονωτής (Bouc Wen) – isolator1
• Μονωτής Τριβής Εκκρεμούς – isolator2
• Στοιχείο μάζας - lmass & dmass
• Στοιχείο αποσβεστήρα ιξώδους απόσβεσης - dashpt
• Μη-γραμμικό στοιχείο αποσβεστήρα ιξώδους απόσβεσης - NLdashpt

Όπως αναφέρεται παραπάνω, οι κατηγορίες των στοιχείων χρησιμοποιούνται για να ορίσουν κατηγορίες στοιχείων ακριβώς με τον ίδιο τρόπο που οι τύποι υλικών χρησιμοποιήθηκαν για να ορίσουν υλικά ή τύποι διατομών για ορίσουν διατομές. Για αυτό μόνο για την περίπτωση υλικών και διατομών, σε ένα έργο στο SeismoStruct μπορεί να υπάρχει οποιοσδήποτε αριθμός κατηγοριών στοιχείων που ανήκουν στον ίδιο τύπο στοιχείου (π.χ. για μοντελοποίηση δύο διαφορετικών υποστυλωμάτων ο χρήστης πρέπει να ορίσει δύο διαφορετικές κατηγορίες, και οι δύο για τον ίδιο τύπο στοιχείου – πλαισιακά στοιχεία). Οι κλάσεις στοιχείου που ορίζονται σε αυτήν την ενότητα χρησιμοποιούνται μετά στην ενότητα Τοπολογία Στοιχείων για να δημιουργήσουν πραγματικά στοιχεία που σχηματίζουν το προς κτίσιμο μοντέλο της κατασκευής.

Σημειώσεις

1. Κάποιοι τύποι στοιχείων (π.χ. στοιχεία μάζας και βαρύτητας) δεν μπορούν να χρησιμοποιηθούν σε συγκεκριμένες αναλύσεις (π.χ. στατική ανάλυση) και για αυτό μπορεί να μην είναι πάντα διαθέσιμα στην ενότητα Κατηγορίες Στοιχείων.
2. Οι χρήστες μπορεί να βρουν ενδιαφέρον πληροφορίες/συμβουλές σχετικά με τη μοντελοποίηση δομικών και μη δομικών μελών στο NEHRP Seismic Design Technical Brief No. 4.
3. Οι χρήστες μπορούν να χρησιμοποιήσουν το 'χρόνο ενεργοποίησης' για να εξαιρέσουν φορτία βαρύτητας από τα ενισχυμένα στοιχεία (δηλ. ενεργοποιώντας τα ενισχυμένα στοιχεία μόνο μετά το πρώτο βήμα της ανάλυσης, το οποίο περιλαμβάνει την εφαρμογή των φορτίων βαρύτητας).
