Χρησιμοποιώντας την εισαγωγή δεδομένων

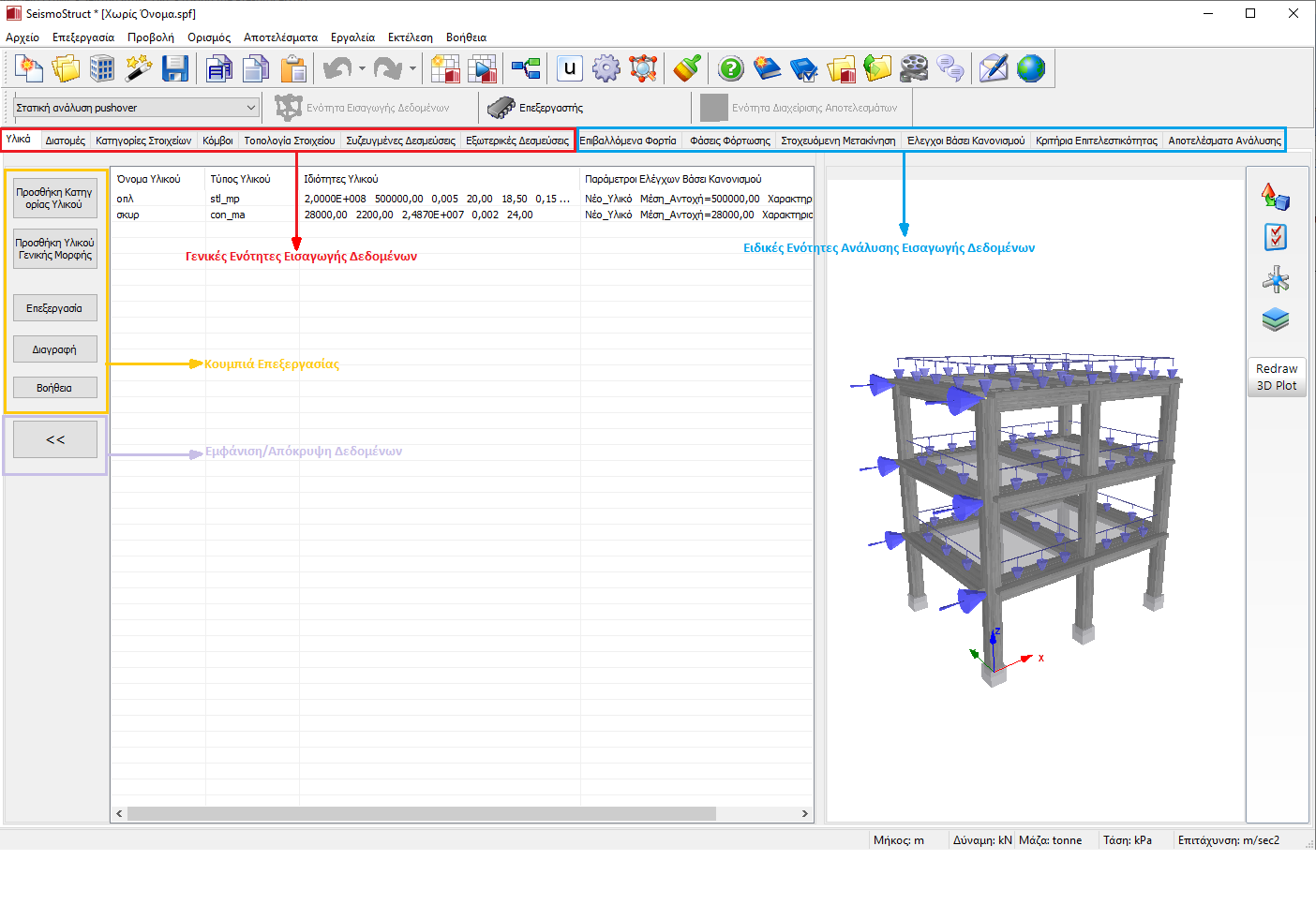

Τα έργα στο SeismoStruct δημιουργούνται στην περιοχή της Εισαγωγής Δεδομένων, η οποία παρέχει μια σειρά ενοτήτων που χρησιμοποιούνται για τον ορισμό του μοντέλου της κατασκευής και των φορτίων του. Αυτές οι ενότητες μπορούν να χωριστούν στις κατηγορίες γενικού-τύπου (Υλικά, Διατομές, Κατηγορίες Στοιχείων, Κόμβοι, Τοπολογία Στοιχείου, Συζευγμένες Δεσμεύσεις, Εξωτερικές Δεσμεύσεις, Αποτελέσματα Ανάλυσης) οι οποίες εφαρμόζονται σε όλους τους τύπους της ανάλυσης  και στις ενότητες συγκεκριμένων αναλύσεων (Καμπύλες Χρονοϊστορίας, Φορτίσεις, Στοχευόμενη Μετακίνηση, Έλεγχοι Βάσει Κανονισμού, Κριτήρια Επιτελεστικότητας, Φάσεις Φόρτισης, Προσαρμοζόμενοι Παράμετροι, Παράμετροι ΑΔΑ, Παράμετροι ΑΦΑ), οι οποίες εμφανίζονται μόνο σε συγκεκριμένους τύπους ανάλυσης (π.χ. οι Έλεγχοι βάσει Κανονισμού και τα Κριτήρια Συμμόρφωσης εμφανίζονται σε όλους τους τύπους αναλύσεων εκτός από την Ιδιομορφική Ανάλυση, ενώ η ενότητα Προσαρμοζόμενων Παραμέτρων είναι διαθέσιμη μόνο αν ο χρήστης επιλέγει να εκτελέσει Στατική Προσαρμοζόμενη Ανάλυση Pushover).

Σε κάθε προαναφερόμενη ενότητα είναι δυνατή η απόκρυψη του πίνακα εισαγωγής δεδομένων από το αντίστοιχο κουμπί (δείτε παρακάτω) προκειμένου να προβάλετε το 3D προσομοίωμα της κατασκευής σε ‘προβολή πλήρους οθόνης’.

Εντός αυτού του κεφαλαίου περιγράφεται μια κοινή διάταξη κανόνων και ρυθμίσεων που εφαρμόζεται σε όλες τις ενότητες εισαγωγής δεδομένων.

Σημαντικό: Συνίσταται στους χρήστες να μελετήσουν αυτούς τους κανόνες πριν δημιουργήσουν ένα μοντέλο.

• Επιλογή Μονάδων
• Επεξεργασία
• Ομάδες Κόμβων/Στοιχείων
• Επιλογές 3D Απεικόνισης
• Περιστροφή/ Μετακίνηση του 3D μοντέλου

Σημείωση: Όλα τα δεδομένα εισαγωγής που απαιτούνται για να εκτελεστεί η ανάλυση (π.χ. μοντέλο κατασκευής, διατάξεις φόρτισης, ρυθμίσεις αποτελεσμάτων, κλπ.) αποθηκεύονται μέσα σε ένα αρχείο κειμένου του SeismoStruct διακριτό από την κατάληξη του *.spf. Διπλό κλικ σε αυτά τα αρχεία θα ανοίξουν το SeismoStruct κατευθείαν στην περιοχή της εισαγωγής δεδομένων. Η εντολή 'Στατιστικά Μοντέλου', διαθέσιμη απο το μενού του προγράμματος (Προβολή > Στατιστικά Μοντέλου), επιτρέπει στους χρήστες να προβάλουν μια σύνοψη των δεδομένων εισαγωγής του μοντέλου.
