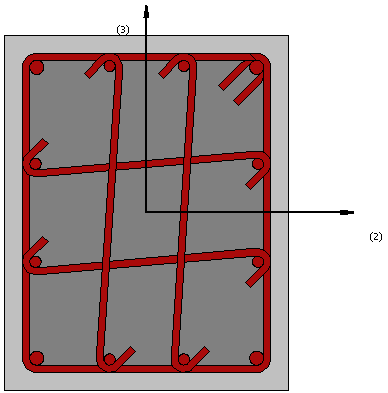

Ορθογωνική διατομή οπλισμένου σκυροδέματος - rcrs

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση ορθογωνικών υποστυλωμάτων οπλισμένου σκυροδέματος. Η χρήση αυτής της διατομής για την προσομοίωση πλατιών υποστυλωμάτων ή δομικών τοιχίων είναι επίσης δυνατή, εφόσον χρησιμοποιούνται άκαμπτοι σύνδεσμοι στο μισό του πλάτους υποστυλώματος/τοιχίου για να συνδέσουν το πλαισιακό στοιχείο του υποστυλώματος/τοιχίου στα παρακείμενα δομικά μέλη, ώστε να προσομοιωθεί επαρκώς, η κίνηση ως άκαμπτο σώμα του πεπλατυσμένου υποστυλώματος/τοιχίου και η επιρροή του στα συνδεδεμένα δομικά μέλη. Συνίσταται στους χρήστες να ανατρέξουν στο έργο των Beyer et al. [2008] για περισσότερες πληροφορίες πάνω στο θέμα, ειδικά όταν ενδιαφέρονται να χρησιμοποιήσουν αυτό το μοντέλο διατομής για την προσομοίωση τοιχίων σχήματος L ή U.

Υλικά και Διαστάσεις

Τρία διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

• Ύψος διατομής. Η προεπιλεγμένη τιμή είναι 0.5 m
• Πλάτος διατομής. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση. Μπορούν επίσης να προστεθούν συνδετήρες σχήματος ρόμβου.

Ενίσχυση με ΙΟΠ

Μπορούν να εισαχθούν ύφασμα ΙΟΠ επιλέγοντας το ύφασμα ΙΟΠ από μια λίστα με τα πιο κοινά προϊόντα της αγοράς, ή εισάγοντας τιμές καθορισμένες από τον χρήστη.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα από το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετηθούν εντός της περισφιγμένης περιοχής του σκυροδέματος.
