Πλήρως εγκιβωτισμένη σύμμεικτη διατομή - fecs

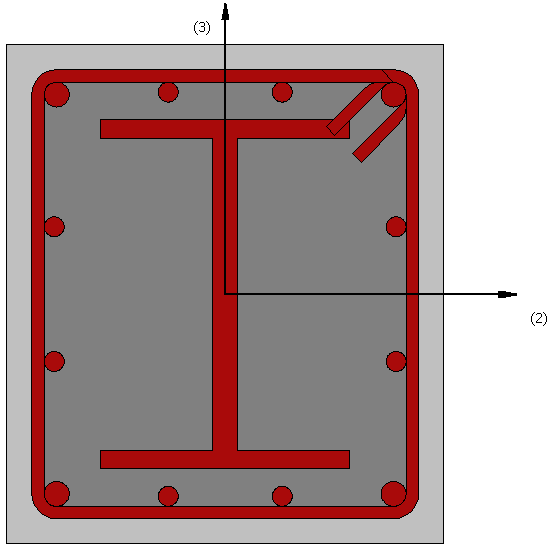

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση σύνθετων υποστυλωμάτων.

Υλικά και Διαστάσεις

Τέσσερα διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, μεταλλική διατομή, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος πέλματος. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος πέλματος. Η προεπιλεγμένη τιμή είναι 0.015 m
• Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 0.25 m
• Πάχος κορμού. Η προεπιλεγμένη τιμή είναι 0.02 m
• Πλάτος συνδετήρα. Η προεπιλεγμένη τιμή είναι 0.31 m
• Πλάτος διατομής. Η προεπιλεγμένη τιμή είναι 0.35 m
• Ύψος συνδετήρα. Η προεπιλεγμένη τιμή είναι 0.36 m
• Ύψος διατομής. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση.
