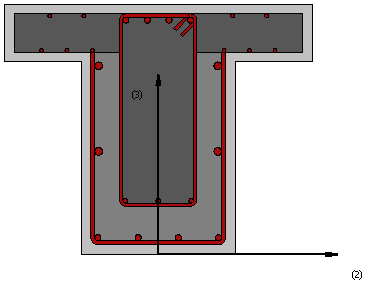

Διατομή υποστυλώματος τύπου Τ οπλισμένου σκυροδέματος με τρίπλευρο μανδύα – rcjts3

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση δοκών σχήματος Τ-,L-, ή ορθογωνικού σχήματος (για την προσομοίωση της διατομής L πρέπει να οριστεί μηδενική  εκκεντρότητα δοκού, ενώ για την προσομοίωση του τελευταίου, οι χρήστες πρέπει να ορίσουν ίδιες τιμές για τα πλάτη πλακών και δοκών) που έχουν ενισχυθεί με μανδύα οπλισμένου σκυροδέματος (φύλλα χάλυβα ή ΙΟΠ μπορούν να προσομοιωθούν χρησιμοποιώντας τις υφιστάμενες διατομές ΟΣ). Η δυνατότητα ορισμού διαφορετικών επιπέδων περίσφιγξης για τα εσωτερικά (υφιστάμενα) και τα εξωτερικά (νέα) υλικά σκυροδέματος, είναι διαθέσιμη.

Υλικά και Διαστάσεις

Έξι διαφορετικά υλικά μπορούν να οριστούν: εξωτερικός διαμήκης οπλισμός, εσωτερικός διαμήκης οπλισμός, εξωτερικός εγκάρσιος οπλισμός, εσωτερικός εγκάρσιος οπλισμός, μανδύας σκυροδέματος, πυρήνας σκυροδέματος.

Οι απαιτούμενες διαστάσεις είναι:

  • Εξωτερικό ύψος δοκού. Η προεπιλεγμένη τιμή είναι 0.65 m
  • Εξωτερικό πλάτος δοκού. Η προεπιλεγμένη τιμή είναι 0.4 m
  • Εσωτερικό ύψος δοκού. Η προεπιλεγμένη τιμή είναι 0.5 m
  • Εσωτερικό πλάτος δοκού. Η προεπιλεγμένη τιμή είναι 0.2 m
  • Ενεργό πλάτος πλάκας. Η προεπιλεγμένη τιμή είναι 0.8 m
  • Πάχος πλάκας 1. Η προεπιλεγμένη τιμή είναι 0.15 m
  • Πάχος πλάκας 2. Η προεπιλεγμένη τιμή είναι 0.15 m
  • Εκκεντρότητα δοκού. Η προεπιλεγμένη τιμή είναι 0.3 m
  • Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

  1. Με επεξεργασία των διατάξεων οπλισμού
  2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση.

Σημαντικό: Η απόσταση ράβδων d3 μετράται από την κάτω παρειά της διατομής.

Σημειώσεις

  1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης του Ο/Σ.
  2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής.
