Κυκλική διατομή οπλισμένου σκυροδέματος με μανδύα - rcjcs

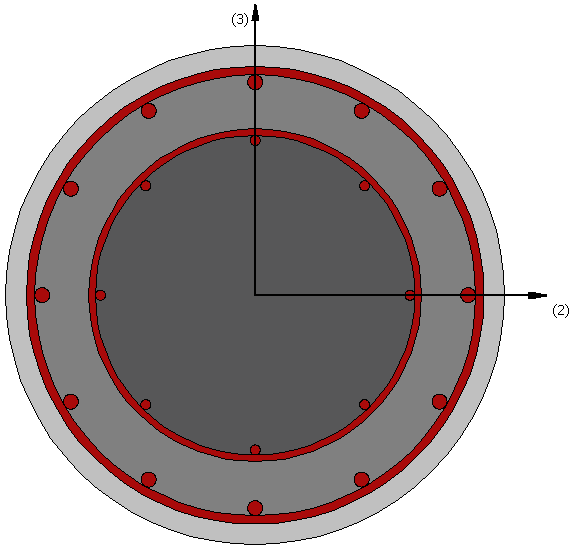

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση κυκλικών υποστυλωμάτων που έχουν ενισχυθεί με μανδύα οπλισμένου σκυροδέματος (φύλλα χάλυβα ή ΙΟΠ μπορούν να προσομοιωθούν χρησιμοποιώντας τις υφιστάμενες διατομές ΟΣ). Η δυνατότητα ορισμού διαφορετικών επιπέδων περίσφιγξης για τα εσωτερικά (υφιστάμενα) και τα εξωτερικά (νέα) υλικά σκυροδέματος, είναι διαθέσιμη.

Υλικά και Διαστάσεις

Έξι διαφορετικά υλικά μπορούν να οριστούν: εξωτερικός διαμήκης οπλισμός, εσωτερικός διαμήκης οπλισμός, εξωτερικός εγκάρσιος οπλισμός, εσωτερικός εγκάρσιος οπλισμός, μανδύας σκυροδέματος, πυρήνας σκυροδέματος.

Οι απαιτούμενες διαστάσεις είναι:

• Εξωτερική διάμετρος. Η προεπιλεγμένη τιμή είναι 0.6 m
• Εσωτερική διάμετρος. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση.

Ενίσχυση με ΙΟΠ

Μπορούν να εισαχθούν ύφασμα ΙΟΠ επιλέγοντας το ύφασμα ΙΟΠ από μια λίστα με τα πιο κοινά προϊόντα της αγοράς, ή εισάγοντας τιμές καθορισμένες από τον χρήστη.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης του Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής.
