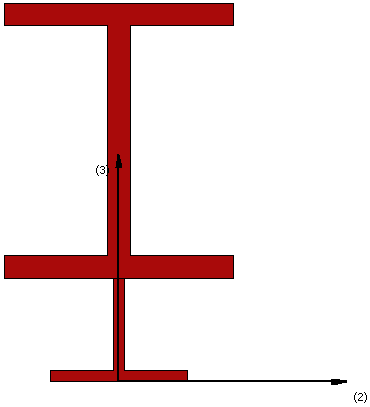

Διατομή Ι ενισχυμένη στην κάτω παρειά με διατομή T – ibrt

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση χαλύβδινων προφίλ σχήματος-I οπλισμένων με χαλύβδινα προφίλ σχήματος Τ.

Υλικά και Διαστάσεις

Δύο διαφορετικά υλικά (χάλυβας) πρέπει να οριστούν.

• Μεταλλική Διατομή (Άνω τύπ. Ι),
• Μεταλλική Διατομή (Κάτω τύπ. Τ).

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος πέλματος διατομής I. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος πέλματος διατομής I. Η προεπιλεγμένη τιμή είναι 0.02 m
• Πλάτος κορμού διατομής I. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος κορμού διατομής I. Η προεπιλεγμένη τιμή είναι 0.02 m
• Πλάτος πέλματος διατομής T. Η προεπιλεγμένη τιμή είναι 0.12 m
• Πάχος πέλματος διατομής T. Η προεπιλεγμένη τιμή είναι 0.01 m
• Πλάτος κορμού διατομής T. Η προεπιλεγμένη τιμή είναι 0.08 m
• Πάχος κορμού διατομής T. Η προεπιλεγμένη τιμή είναι 0.01
