Διατομή Τ οπλισμένου σκυροδέματος - rcts

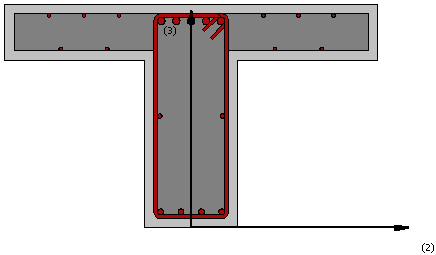

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση δοκών οπλισμένου σκυροδέματος, με Τ-, L- ή ορθογωνικά σχήματα (για την προσομοίωση της διατομής-L είναι απαραίτητο να οριστεί μια μηδενική εκκεντρότητα δοκού, ενώ για την προσομοίωση της τελευταίας οι χρήστες πρέπει να ορίσουν όμοιες τιμές για τα πλάτη της πλάκας και της δοκού).

Υλικά και Διαστάσεις

Τρία διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα.

Οι απαιτούμενες διαστάσεις είναι:

• Ύψος δοκού. Η προεπιλεγμένη τιμή είναι 0.6 m
• Πλάτος δοκού. Η προεπιλεγμένη τιμή είναι 0.25 m
• Ενεργό πλάτος πλάκας. Η προεπιλεγμένη τιμή είναι 1 m
• Πάχος πλάκας 1. Η προεπιλεγμένη τιμή είναι 0.15 m
• Πάχος πλάκας 2. Η προεπιλεγμένη τιμή είναι 0.15 m
• Εκκεντρότητα δοκού. Η προεπιλεγμένη τιμή είναι 0.375 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση.

Σημαντικό: Η απόσταση ράβδων d3 μετράται από την κάτω παρειά της διατομής.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής του σκυροδέματος.
3. Από την έκδοση 6 είναι δυνατό να οριστούν ασύμμετρα πάχη πελμάτων (δείτε παραπάνω).
