Διατομή υποστυλώματος τύπου Τ οπλισμένου σκυροδέματος με τρίπλευρο μανδύα – rcjtcs3

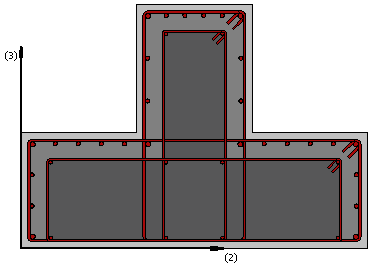

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση υποστυλωμάτων σχήματος Τ που έχουν ενισχυθεί με μανδύα οπλισμένου σκυροδέματος σε τρεις παρειές (φύλλα χάλυβα ή IOΠ μπορούν να προσομοιωθούν χρησιμοποιώντας τις υφιστάμενες διατομές ΟΣ). Η δυνατότητα ορισμού διαφορετικών επιπέδων περίσφιγξης για τα εσωτερικά (υφιστάμενα) και τα εξωτερικά (νέα) υλικά σκυροδέματος, είναι διαθέσιμη.

Υλικά και Διατομές

Έξι διαφορετικά υλικά μπορούν να οριστούν: εξωτερικός διαμήκης οπλισμός, εσωτερικός διαμήκης οπλισμός, εξωτερικός εγκάρσιος οπλισμός, εσωτερικός εγκάρσιος οπλισμός, μανδύας σκυροδέματος, πυρήνας σκυροδέματος.

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος πέλματος. Η προεπιλεγμένη τιμή είναι 1.35 m
• Ύψος πέλματος. Η προεπιλεγμένη τιμή είναι 0.45 m
• Πλάτος κορμού. Η προεπιλεγμένη τιμή είναι 0.45 m
• Ύψος κορμού. Η προεπιλεγμένη τιμή είναι 0.5 m
• Εκκεντρότητα κορμού. Η προεπιλεγμένη τιμή είναι 0.45 m
• Πάχος μανδύα. Η προεπιλεγμένη τιμή είναι 0.1 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση.

Σημαντικό: Η απόσταση ράβδων d3 και d2 μετρώνται από την κάτω αριστερά γωνία της διατομής.

Ενίσχυση με ΙΟΠ

Μπορούν να εισαχθούν ύφασμα ΙΟΠ επιλέγοντας το ύφασμα ΙΟΠ από μια λίστα με τα πιο κοινά προϊόντα της αγοράς, ή εισάγοντας τιμές καθορισμένες από τον χρήστη.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης του Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής.
