Ασύμμετρη ορθογωνική διατομή οπλισμένου σκυροδέματος - rcars

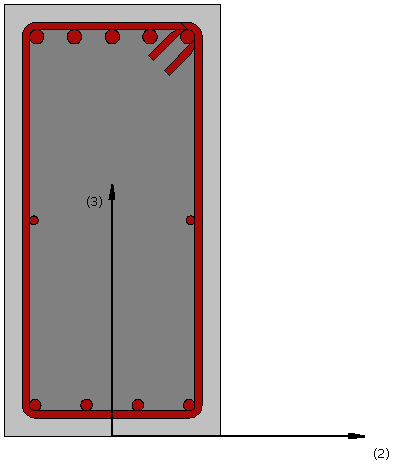

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση ορθογωνικών δοκών οπλισμένου σκυροδέματος.

Υλικά και Διαστάσεις

Τρία διαφορετικά υλικά μπορούν να οριστούν: διαμήκης οπλισμός, εγκάρσιος οπλισμός, σκυρόδεμα

Οι απαιτούμενες διαστάσεις είναι:

• Ύψος διατομής. Η προεπιλεγμένη τιμή είναι 0.6m
• Πλάτος διατομής. Η προεπιλεγμένη τιμή είναι 0.3 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση.

Σημαντικό: Η απόσταση ράβδων d3 μετράται από την κάτω παρειά της διατομής.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής του σκυροδέματος.
