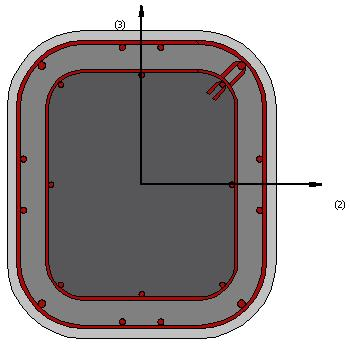

Ορθογωνική διατομή οπλισμένου σκυροδέματος με μανδύα με στρογγυλεμένες άκρες – rcjrrcs

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση ορθογωνικών υποστυλωμάτων με στρογγυλεμένες γωνίες που έχουν ενισχυθεί μέσω μανδυών οπλισμένου σκυροδέματος (φύλλα χάλυβα ή FRP μπορούν να προσομοιωθούν χρησιμοποιώντας τις υφιστάμενες διατομές ΟΣ). Η δυνατότητα ορισμού διαφορετικών επιπέδων περίσφιγξης για τα εσωτερικά (υφιστάμενα) και τα εξωτερικά (νέα) υλικά σκυροδέματος, είναι διαθέσιμη.

Υλικά και Διαστάσεις

Έξι διαφορετικά υλικά μπορούν να οριστούν: εξωτερικός διαμήκης οπλισμός, εσωτερικός διαμήκης οπλισμός, εξωτερικός εγκάρσιος οπλισμός, εσωτερικός εγκάρσιος οπλισμός, σκυρόδεμα μανδύα, σκυρόδεμα πυρήνα.

Οι απαιτούμενες διαστάσεις είναι:

• Εξωτερικό ύψος. Η προεπιλεγμένη τιμή είναι 0.8 m
• Εξωτερικό πλάτος. Η προεπιλεγμένη τιμή είναι 0.7 m
• Εσωτερική ακτίνα στρογγυλεμένων γωνιών. Η προεπιλεγμένη τιμή είναι 0.1 m
• Πάχος μανδύα. Η προεπιλεγμένη τιμή είναι 0.1 m
• Πάχος επικάλυψης. Η προεπιλεγμένη τιμή είναι 0.025 m

Οπλισμός

Διαμήκεις ράβδοι οπλισμού μπορούν να οριστούν με δύο διαφορετικούς τρόπους:

1. Με επεξεργασία των διατάξεων οπλισμού
2. Εισάγοντας το αντίστοιχο εμβαδόν και της συντεταγμένες διατομής (οι τελευταίες ορίζονται στο τοπικό σύστημα συντεταγμένων της διατομής).

Επιπλέον, μπορεί να προσδιοριστεί ο εγκάρσιος οπλισμός, σε όρους διαμέτρου συνδετήρα και των σκελών του, καθώς και η μεταξύ τους απόσταση. Μπορούν επίσης να προστεθούν συνδετήρες σχήματος ρόμβου.

Ενίσχυση με ΙΟΠ

Μπορούν να εισαχθούν ύφασμα ΙΟΠ επιλέγοντας το ύφασμα ΙΟΠ από μια λίστα με τα πιο κοινά προϊόντα της αγοράς, ή εισάγοντας τιμές καθορισμένες από τον χρήστη.

Σημειώσεις

1. Η περισφιγμένη περιοχή του σκυροδέματος υπολογίζεται αυτόματα απο το πρόγραμμα χρησιμοποιώντας το πάχος της επικάλυψης του Ο/Σ.
2. Όλες οι ράβδοι πρέπει να τοποθετούνται εντός της περισφιγμένης περιοχής.
