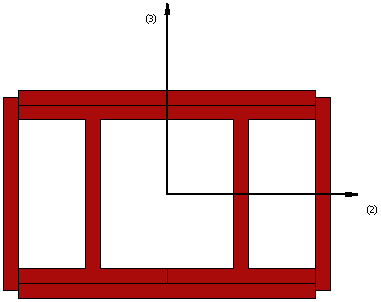

Διατομή τύπου 2 διπλών Ι με άνω, κάτω και λάμες κορμού - di2tbwp

Αυτή είναι μια διατομή που χρησιμοποιείται συχνά για την προσομοίωση χαλύβδινων προφίλ διπλού I χωρίς απόσταση μεταξύ των πελμάτων με άνω, κάτω λάμες και λάμες κορμού.

Υλικά και Διαστάσεις

Δύο διαφορετικά υλικά (χάλυβας) πρέπει να οριστούν:

• Μεταλλική Διατομή (Τύπου I),
• Μεταλλική Διατομή (Λάμες).

Οι απαιτούμενες διαστάσεις είναι:

• Πλάτος Πέλματος. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος Πέλματος. Η προεπιλεγμένη τιμή είναι 0.02 m
• Ύψος Κορμού. Η προεπιλεγμένη τιμή είναι 0.2 m
• Πάχος Κορμού. Η προεπιλεγμένη τιμή είναι 0.02 m
• Πλάτος Άνω-Κάτω Λάμας. Η προεπιλεγμένη τιμή είναι 0.4 m
• Πάχος Άνω-Κάτω Λάμας. Η προεπιλεγμένη τιμή είναι 0.02 m
• Πλάτος Λάμας Κορμού. Η προεπιλεγμένη τιμή είναι 0.26 m
• Πάχος Λάμας Κορμού. Η προεπιλεγμένη τιμή είναι 00.02m
